Сталь 95Х18 — високолегована нержавіюча сталь для ножів: властивості, склад, термообробка та застосування

1. Сталь 95Х18 — що це за матеріал?

95Х18 — високохромна корозійностійка сталь мартенситного класу, яка належить до традиційних високовуглецевих нержавіючих сталей. Її основу становить залізо, а ключовими легувальними елементами є вуглець та хром.

За нормативним складом сталь містить приблизно 0,90–1,00 % вуглецю та 17,00–19,00 % хрому. Таке поєднання забезпечує можливість отримання високої твердості після відповідної термічної обробки та водночас надає сталі значну корозійну стійкість порівняно зі звичайними вуглецевими сталями.

95Х18 цікава для ножового виробництва тим, що поєднує характеристики, які зазвичай доводиться балансувати між собою: здатність до високої твердості, достатню зносостійкість ріжучої кромки та стійкість до корозії. Водночас її властивості значною мірою залежать не тільки від хімічного складу, а й від правильно проведеної термообробки.

За класифікацією нержавіючих сталей 95Х18 належить до мартенситного класу. Саме тому її властивості після гартування істотно відрізняються від властивостей аустенітних нержавіючих сталей, які не призначені для досягнення аналогічної високої твердості.

Для ножа це має принципове значення: сама наявність слова «нержавіюча» у характеристиці сталі ще не визначає її поведінку в роботі. Реальні експлуатаційні властивості клинка формуються системою хімічний склад → термообробка → мікроструктура → геометрія клинка → заточування.

Тому 95Х18 варто розглядати не просто як «нержавіючу сталь для ножа», а як окремий матеріал із власним балансом твердості, зносостійкості, корозійної стійкості, міцності та технологічності.

У цій енциклопедичній статті ми розглянемо 95Х18 від хімічного складу та мікроструктури до термообробки, твердості, заточування, догляду та практичного застосування у ножах.

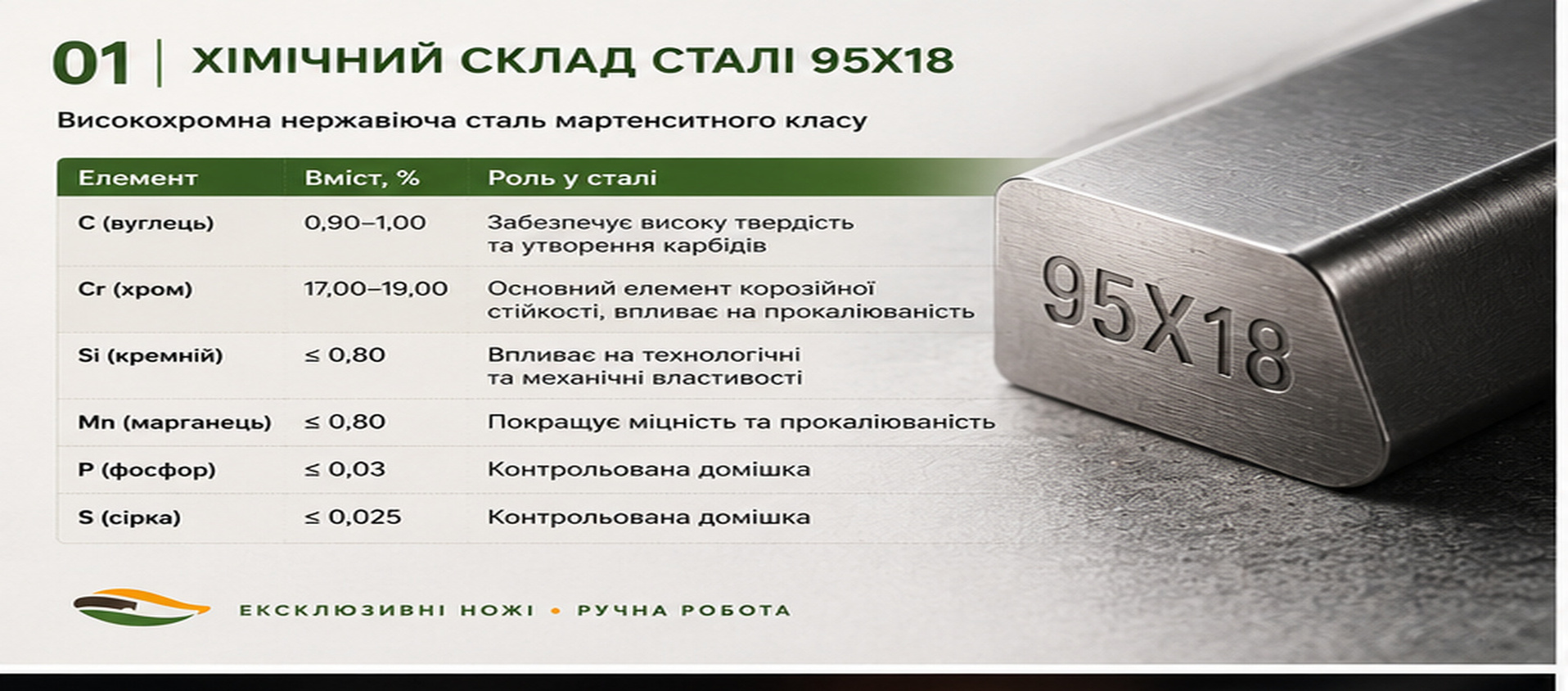

2. Хімічний склад 95Х18 — чому вуглець і хром визначають характер сталі

Хімічний склад 95Х18 є основою її поведінки під час термічної обробки та подальшої експлуатації. Для цієї марки особливе значення мають вуглець (C) та хром (Cr), тоді як кремній, марганець і контрольовані домішки також впливають на технологічні та механічні характеристики сталі.

Нормативний склад 95Х18 за ГОСТ 5632 включає 0,90–1,00 % C та 17,00–19,00 % Cr, при цьому кремній і марганець нормуються на рівні до 0,80 %. Фосфор і сірка обмежуються малими кількостями.

2.1. Вуглець — основа високої твердості

Вміст вуглецю близько одного відсотка є однією з ключових особливостей 95Х18. Саме високий для нержавіючої сталі рівень вуглецю створює умови для формування твердої мартенситної структури після гартування та бере участь у формуванні карбідів.

Для ножа це означає потенційну здатність отримувати тверду ріжучу кромку, яка може довго зберігати робочі властивості. Однак високий вміст вуглецю одночасно підвищує вимоги до правильної термообробки: неправильний температурний режим або надмірне перебування при високій температурі можуть змінити структуру сталі та негативно позначитися на її властивостях.

2.2. Хром — основа корозійної стійкості

Вміст хрому на рівні 17–19 % є головною причиною того, що 95Х18 належить до високохромних корозійностійких сталей. Хром сприяє формуванню пасивного захисного шару на поверхні металу, який значно підвищує стійкість сталі до корозійних процесів.

Проте висока корозійна стійкість не означає абсолютну невразливість. У реальних умовах поведінка клинка залежить від стану поверхні, термообробки, середовища експлуатації, контакту з вологою та кислотами, а також від своєчасного догляду.

2.3. Баланс вуглецю та хрому

Саме співвідношення високого вмісту вуглецю та хрому робить 95Х18 цікавою ножовою сталлю. Вуглець забезпечує потенціал для високої твердості після гартування, а хром формує основу її корозійної стійкості.

Водночас ці елементи не працюють незалежно один від одного. Частина хрому може бути пов'язана у карбідах, тому фактична корозійна стійкість і механічні властивості готового клинка залежать від того, яка мікроструктура сформувалася під час термообробки.

Саме тому наступним кроком необхідно розглянути мікроструктуру 95Х18, роль мартенситу та хромових карбідів — адже саме там хімічний склад перетворюється на реальні властивості готового клинка.

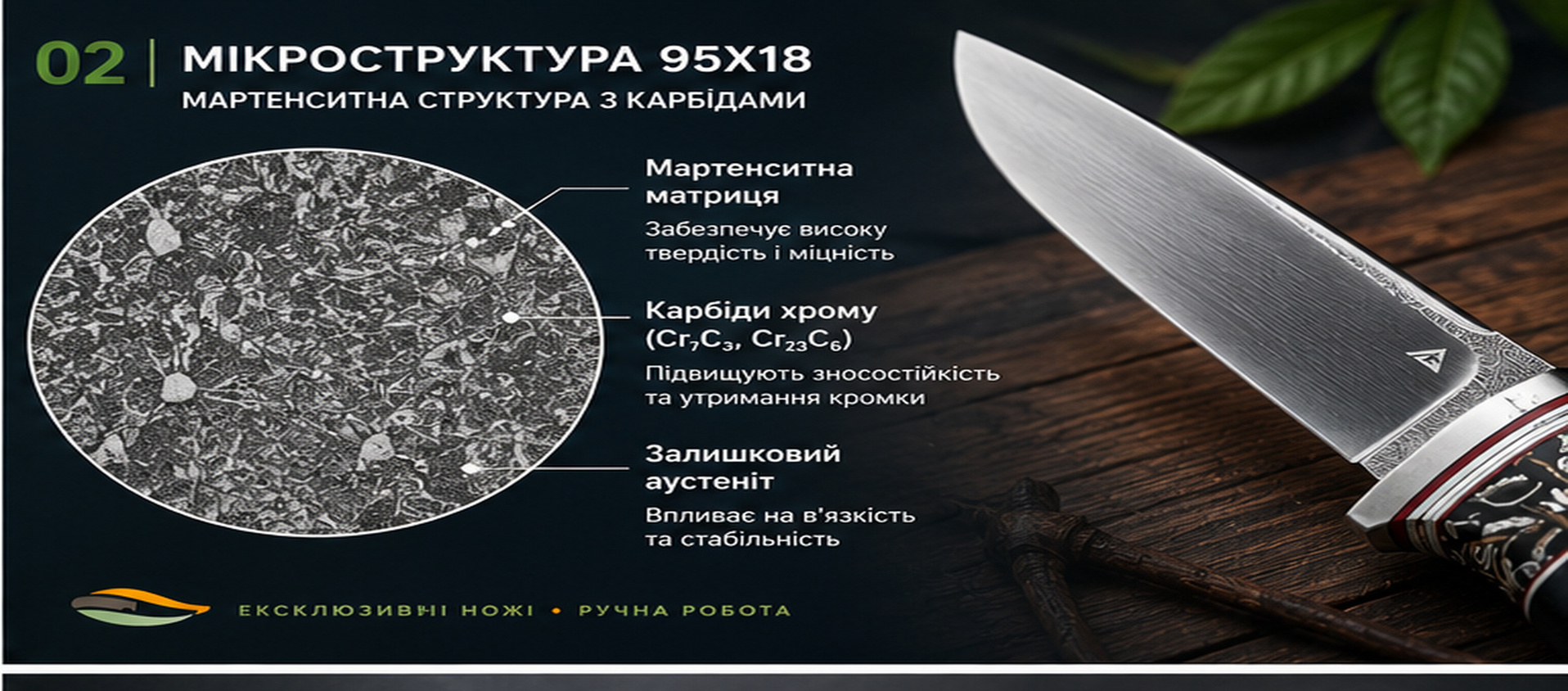

3. Мікроструктура 95Х18 — мартенсит, карбіди та роль термообробки

Мікроструктура 95Х18 — це результат взаємодії хімічного складу сталі та режиму її термічної обробки. Для ножового клинка особливе значення мають мартенситна матриця, карбіди, залишковий аустеніт і те, наскільки рівномірно ці структурні складові розподілені в металі.

Після правильно проведеного гартування основою структури 95Х18 стає мартенсит, а поряд із ним зберігається певна кількість карбідної фази. Дослідження сталі 95Х18 після гартування демонструють структуру, що включає мартенсит і карбіди; характер та кількість карбідної складової залежать від режиму термообробки.

3.1. Мартенсит — основа високої твердості

Мартенсит формується під час швидкого охолодження аустеніту після нагрівання сталі до температури гартування. Саме мартенситна матриця є основною причиною високої твердості загартованої 95Х18.

Для ножа це означає можливість отримати тверду та стабільну ріжучу кромку. Але максимально тверда структура не завжди є оптимальною для практичного ножа: надмірна твердість без відповідного відпуску може супроводжуватися підвищеною крихкістю та внутрішніми напруженнями.

3.2. Карбіди хрому — важлива складова структури

Високий вміст вуглецю та хрому створює умови для формування карбідів. Частина хрому зв'язується у карбідній фазі, тоді як інша частина залишається в металевій матриці та бере участь у формуванні корозійної стійкості.

Для ножової сталі важливий не лише сам факт наявності карбідів, а і їхня кількість, розмір, форма та розподіл. Великі або нерівномірно розташовані карбіди можуть негативно впливати на однорідність структури та механічні властивості ріжучої кромки, тоді як правильно сформована карбідна структура допомагає забезпечувати необхідний баланс твердості та зносостійкості.

3.3. Залишковий аустеніт

Після гартування частина аустеніту може не перетворитися на мартенсит і залишитися в структурі як залишковий аустеніт. Його кількість залежить, зокрема, від хімічного складу та температури аустенітизації.

Для 95Х18 це важливий технологічний момент: підвищення температури аустенітизації може змінювати кількість розчиненого в аустеніті вуглецю та хрому, а отже — впливати на кількість залишкового аустеніту після охолодження.

Саме тому «чим вища температура гартування, тим кращий ніж» — неправильний підхід. Для 95Х18 необхідно знайти оптимальний режим, за якого формується потрібна структура без небажаного збільшення зерна, надмірного розчинення карбідів або інших негативних наслідків.

3.4. Від структури — до властивостей ножа

У практичному клинку мікроструктура визначає значну частину його поведінки. Мартенсит відповідає за потенціал високої твердості, карбідна фаза впливає на зносостійкість та оброблюваність, а залишковий аустеніт і внутрішні напруження можуть впливати на стабільність властивостей після гартування.

Тому якісний ніж із 95Х18 — це не просто клинок, виготовлений із правильної марки сталі. Це результат правильно підібраного поєднання хімічного складу, термообробки, мікроструктури та геометрії.

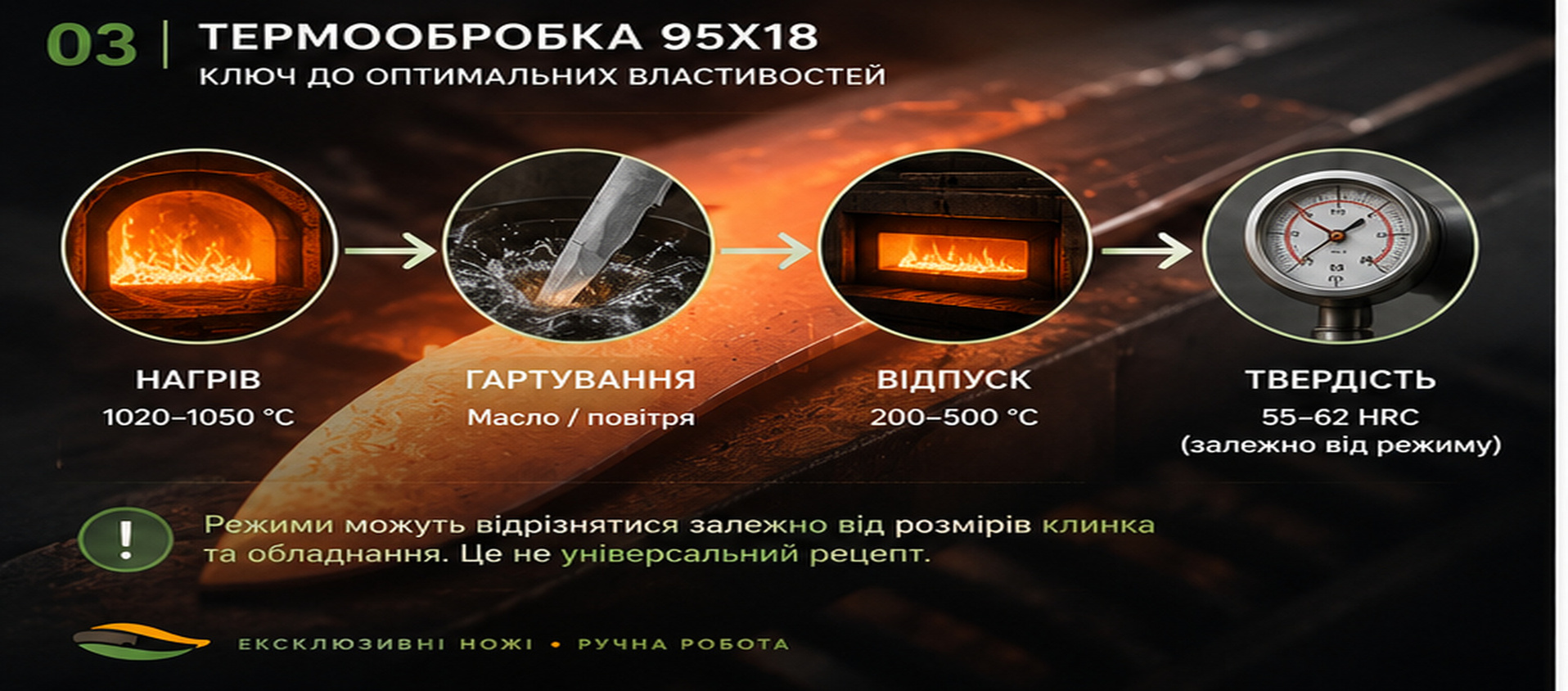

4. Термообробка 95Х18 — гартування, відпуск і формування властивостей

Термообробка 95Х18 є одним із найважливіших етапів виготовлення ножового клинка. Саме вона перетворює потенціал хімічного складу на конкретний набір властивостей: твердість, міцність, зносостійкість, стабільність ріжучої кромки та опір деформації.

Для 95Х18 використовують режими, що передбачають аустенітизацію, гартування та наступний відпуск. За нормативними даними для 95Х18 наводиться гартування з температури близько 1000–1050 °C з охолодженням в маслі та подальшим відпуском у діапазоні 200–300 °C. Для окремих виробів і технологічних завдань застосовуються інші режими, тому ці значення не слід сприймати як універсальний рецепт для будь-якого ножа.

4.1. Аустенітизація — підготовка структури до гартування

Під час нагрівання до температури аустенітизації частина карбідної фази може розчинятися в аустеніті. Це змінює його склад і визначає подальше перетворення під час охолодження.

Температуру та час витримки потрібно підбирати з урахуванням товщини заготовки, способу нагрівання та конкретної технології. Надмірний нагрів або занадто тривала витримка можуть призвести до небажаного росту зерна та зміни балансу між розчиненими й нерозчиненими карбідами.

4.2. Гартування — формування мартенситної матриці

Після нагрівання та необхідної витримки заготовку швидко охолоджують. Для режимів, наведених у нормативній документації для 95Х18, як середовище охолодження використовується масло. У результаті аустеніт переходить переважно в мартенситну структуру, що забезпечує високий потенціал твердості.

Однак після гартування сталь перебуває у напруженому стані. Мартенсит має високу твердість, але без подальшого відпуску клинок може мати небажане поєднання високої твердості та недостатньої в'язкості.

4.3. Відпуск — баланс твердості та в'язкості

Відпуск проводять після гартування. Його завдання — зменшити внутрішні напруження та сформувати більш стабільне співвідношення твердості, міцності та в'язкості.

Для 95Х18 нормативні джерела наводять, зокрема, відпуск при 200–300 °C після гартування. Водночас у технічних дослідженнях і виробничій практиці можна зустріти інші режими, підібрані під конкретне призначення та необхідні властивості. :contentReference[oaicite:4]{index=4}

4.4. Твердість — не єдина мета термообробки

Для ножа помилково оцінювати якість термообробки лише за показником HRC. Висока твердість сама по собі не гарантує найкращої роботи клинка.

Важливі також однорідність структури, стан карбідної фази, рівень залишкового аустеніту, внутрішні напруження та відповідність геометрії ножа його призначенню.

Нормативні таблиці для 95Х18 наводять мінімальну твердість 55 HRC для відповідних термічно оброблених зразків. Це нормативний показник для конкретного виду металопродукції, а не універсальна рекомендація щодо твердості кожного ножового клинка.

4.5. Чому для ножа важливий саме правильно підібраний режим

У ножовому виробництві термообробка повинна бути адаптована до конкретної конструкції. Товщина клинка, його геометрія, спосіб нагрівання, середовище охолодження та необхідний баланс властивостей впливають на кінцевий результат.

Тому професійний підхід до 95Х18 полягає не в пошуку однієї «чарівної» температури, а у відтворюваному технологічному процесі, який дозволяє отримати передбачувану структуру та стабільні властивості клинка.

Саме зв'язок між режимом термообробки, твердістю та реальною поведінкою ріжучої кромки ми розглянемо в наступних розділах статті.

5. Твердість 95Х18 — HRC, баланс міцності та в'язкості

Твердість 95Х18 є одним із найважливіших показників для ножового клинка, але її не можна розглядати окремо від мікроструктури та термічної обробки. Одна й та сама марка сталі може мати різні властивості залежно від режиму гартування, відпуску та фактичного стану конкретного виробу.

Для 95Х18 нормативна документація встановлює вимоги до твердості для відповідної металопродукції після термічної обробки. Зокрема, ГОСТ 5949-2018 регламентує технічні вимоги до нержавіючої металопродукції, але ці нормативні показники не слід автоматично переносити на будь-який готовий ножовий клинок.

5.1. Що означає HRC для ножа

HRC — це шкала твердості за Роквеллом, яка використовується для оцінювання твердих сталей. Для ножового клинка цей показник дозволяє зрозуміти, наскільки матеріал опирається локальному пластичному вдавлюванню.

Вища твердість зазвичай сприяє стабільності ріжучої кромки під навантаженням і може позитивно впливати на здатність ножа довше зберігати задану геометрію кромки. Але це не означає, що максимальна твердість автоматично робить ніж кращим.

5.2. Висока твердість не дорівнює високій міцності

Твердість і міцність — пов'язані, але не тотожні характеристики. Особливо важливо не плутати твердість із в'язкістю — здатністю матеріалу поглинати енергію руйнування без крихкого розколювання.

Для ножа надмірне прагнення до максимальної твердості може бути небажаним. Твердий клинок може краще чинити опір деформації ріжучої кромки, але за несприятливої структури або неправильного режиму термообробки його опір ударному навантаженню може зменшуватися.

5.3. Чому твердість 95Х18 залежить від термообробки

Після гартування формується тверда мартенситна матриця, однак її остаточний стан визначається не лише температурою нагрівання. Значення мають час витримки, швидкість охолодження, кількість залишкового аустеніту, стан карбідної фази та наступний відпуск.

Саме тому твердість конкретного ножа повинна розглядатися як результат реальної технології термообробки, а не як фіксована властивість, записана в назві марки сталі.

5.4. Оптимальна твердість — це компроміс

Для ножового клинка оптимальний рівень твердості залежить від його призначення. Кухонний ніж, тонкий різальний інструмент, мисливський ніж або робочий клинок можуть вимагати різного балансу між твердістю, стабільністю кромки, в'язкістю та опором деформації.

Тому професійна оцінка 95Х18 повинна відповідати не принципу «чим більше HRC, тим краще», а принципу «твердість повинна відповідати конструкції та призначенню ножа».

Таким чином, твердість 95Х18 потрібно оцінювати разом із мікроструктурою та термообробкою. Саме так можна зрозуміти, чому два ножі з однаковою маркою сталі можуть демонструвати різну поведінку в роботі.

6. Зносостійкість 95Х18 — карбіди, ріжуча кромка та реальна робота ножа

Зносостійкість 95Х18 визначається не одним показником, а сукупністю факторів: твердістю матриці, кількістю та характером карбідної фази, мікроструктурою, геометрією клинка та умовами роботи.

Високий вміст вуглецю і хрому створює умови для формування хромовмісних карбідів. Саме карбідна фаза відіграє важливу роль у опорі абразивному зношуванню ріжучої кромки.

6.1. Роль карбідів у зносостійкості

Карбідні частинки мають вищу твердість, ніж металева матриця, тому вони можуть підвищувати опір поверхні зношуванню. Але важлива не просто кількість карбідів.

Для практичних властивостей ножа значення мають розмір, форма, тип і розподіл карбідної фази. Надмірно великі або нерівномірно розподілені карбіди можуть негативно впливати на однорідність матеріалу та поведінку тонкої ріжучої кромки.

6.2. Чому 95Х18 не варто називати високозносостійкою сталлю без уточнення

95Х18 здатна забезпечувати хорошу для традиційної нержавіючої сталі стійкість ріжучої кромки, особливо за правильної термообробки. Однак за рівнем зносостійкості її не варто автоматично ставити в один ряд із сучасними висококарбідними порошковими сталями, спеціально розробленими для максимального опору абразивному зношуванню.

Це важливе практичне розмежування. 95Х18 не є «суперсталлю», яка повинна перемагати всі сучасні матеріали за утриманням кромки. Її сильна сторона — збалансоване поєднання корозійної стійкості, здатності до високої твердості, прийнятної зносостійкості та практичної технологічності.

6.3. Твердість і зносостійкість працюють разом

Підвищення твердості зазвичай допомагає ріжучій кромці краще опиратися пластичній деформації та зберігати задану форму. Але твердість сама по собі не визначає повністю тривалість роботи ножа.

Наприклад, два клинки з однаковою маркою сталі та близькою твердістю можуть мати різну практичну стійкість кромки через відмінності в геометрії, куті заточування, чистоті сталі, мікроструктурі та якості термообробки.

6.4. Геометрія може бути важливішою за різницю між сталями

Для реального ножа зносостійкість не можна відокремити від геометрії. Тонка кромка з правильним кутом може демонструвати чудову різальну здатність навіть тоді, коли сталь не належить до найзносостійкіших сучасних матеріалів.

І навпаки, надмірно товста або неправильно сформована кромка може погіршити різальні властивості навіть дуже якісної сталі.

6.5. Практична поведінка ріжучої кромки

Для користувача це означає, що 95Х18 може бути дуже практичною ножовою сталлю у випадках, коли потрібне поєднання нержавіючості, твердості, стабільної ріжучої кромки та можливості відносно нескладного відновлення заточування.

Її перевага проявляється не в максимальному значенні одного параметра, а в загальному балансі властивостей.

Тому наступним важливим питанням стає вже не тільки те, наскільки довго 95Х18 утримує кромку, а й наскільки добре вона протистоїть корозії в реальних умовах експлуатації.

7. Корозійна стійкість 95Х18 — хром, пасивний шар і межі «нержавіючості»

Корозійна стійкість — одна з головних переваг 95Х18 у ножовому застосуванні. Високий вміст хрому, близько 17–19 %, забезпечує сталі здатність формувати на поверхні тонкий пасивний оксидний шар, який перешкоджає подальшому розвитку корозії.

Саме тому 95Х18 принципово відрізняється від звичайних вуглецевих ножових сталей, які потребують значно більшої уваги до захисту поверхні від вологи. Однак поняття «нержавіюча сталь» не означає «сталь, яка взагалі не іржавіє».

7.1. Роль хрому в корозійній стійкості

Коли на поверхні сталі присутня достатня кількість хрому, у контакті з киснем утворюється дуже тонкий захисний пасивний шар. Він є самовідновлюваним за сприятливих умов і значно уповільнює корозійні процеси.

Для 95Х18 високий вміст хрому є фундаментальною причиною її корозійної стійкості. Проте частина хрому може бути пов'язана з вуглецем у карбідній фазі. Тому реальна поведінка сталі залежить не тільки від загального відсотка хрому в хімічному складі, а й від сформованої мікроструктури.

7.2. Чому термообробка також має значення

Термічна обробка впливає на розподіл вуглецю та хрому між металевою матрицею і карбідами. Від цього залежить кількість хрому, яка залишається доступною для формування пасивного захисного шару.

Тому дві заготовки з однаковою маркою сталі можуть демонструвати дещо різну поведінку залежно від технології виробництва та термообробки.

7.3. Волога, сіль, кислоти та побутове середовище

У звичайних умовах експлуатації ніж із 95Х18 демонструє хорошу стійкість до атмосферної вологи та контакту з водою. Але тривалий контакт із солями, кислотами, агресивними миючими засобами або вологою без доступу повітря може створити умови для локального пошкодження пасивного шару.

Особливо небезпечним є не сам короткочасний контакт із вологою, а її тривале залишення на поверхні клинка разом із забрудненнями. Харчові продукти, піт, сіль та органічні залишки після роботи бажано видаляти якомога швидше.

7.4. Чи може 95Х18 іржавіти?

Так. Правильніше говорити не «95Х18 не іржавіє», а «95Х18 має високу корозійну стійкість за нормальних умов експлуатації».

Поява плям або слідів корозії не обов'язково означає, що сталь низької якості. На стан поверхні можуть впливати вологість, солі, кислотність середовища, забруднення, якість полірування та умови зберігання.

7.5. Чистота поверхні також має значення

Добре оброблена та очищена поверхня легше підтримується в чистому стані. Навпаки, мікродефекти, подряпини, залишки забруднень або волога, що затримується біля елементів конструкції, можуть створювати локальні умови для корозійних процесів.

Тому корозійна стійкість 95Х18 — це не привід повністю відмовлятися від догляду. Навпаки, правильний догляд дозволяє повною мірою використовувати одну з найсильніших властивостей цієї сталі.

Для ножа це означає просте правило: нержавіюча сталь значно прощає помилки користувача, але не скасовує базової гігієни та догляду за клинком.

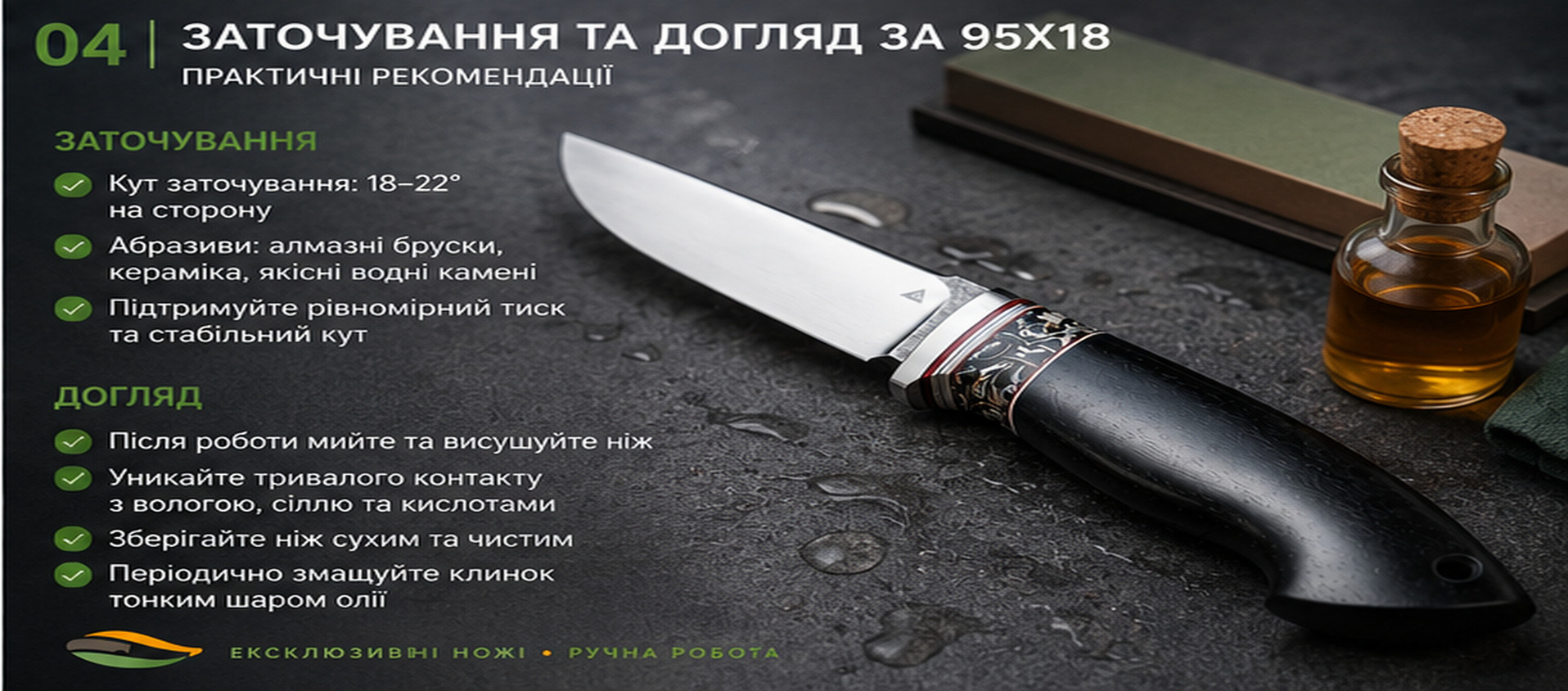

8. Заточування 95Х18 — ріжуча кромка, абразиви та відновлення різу

Заточування 95Х18 є важливою практичною перевагою цієї сталі. Вона здатна формувати тверду та стабільну ріжучу кромку, але при цьому не належить до матеріалів, заточування яких обов'язково потребує спеціалізованого професійного обладнання.

На складність заточування впливають фактична твердість клинка, геометрія ріжучої кромки, її товщина, тип абразиву та ступінь зносу. Тому правильніше говорити не просто про «легкість заточування 95Х18», а про її практичну оброблюваність під час відновлення ріжучої кромки.

8.1. Які абразиви підходять для 95Х18

Для заточування ножів із 95Х18 можуть використовуватися традиційні абразивні системи: водні та олійні камені, керамічні абразиви, алмазні пластини та інші системи, призначені для роботи з загартованими ножовими сталями.

Вибір абразиву залежить від завдання. Для регулярного підтримання гостроти достатньо дрібнішого абразиву, тоді як для відновлення сильно пошкодженої або затупленої кромки потрібен більш продуктивний матеріал.

8.2. Чи потрібні алмазні абразиви?

Не обов'язково. Алмазні абразиви є ефективним інструментом для твердих сталей, але 95Х18 не вимагає їх використання за будь-яких умов.

Вибір абразиву повинен відповідати конкретній твердості клинка та завданню заточування. Надмірно агресивний абразив при неакуратній роботі може швидко знімати метал і ускладнювати контроль геометрії ріжучої кромки.

8.3. Кут заточування та стабільність кромки

Оптимальний кут заточування визначається не тільки маркою сталі. Значення мають товщина за кромкою, геометрія клинка, призначення ножа та характер навантажень.

Тонша кромка може забезпечувати кращу різальну здатність, але одночасно потребує більшої обережності під час роботи. Більш товста кромка краще переносить грубіше навантаження, проте може поступатися за легкістю різання.

Тому для 95Х18, як і для інших ножових сталей, правильніше підбирати не «універсальний кут», а геометрію ріжучої кромки відповідно до призначення конкретного ножа.

8.4. Підтримувальне заточування

Не варто чекати, поки ніж повністю втратить здатність різати. Регулярне легке підтримувальне заточування дозволяє відновлювати гостроту ріжучої кромки з мінімальним зняттям металу.

Це особливо важливо для ножа з добре виконаною тонкою геометрією: замість регулярного агресивного переточування користувач може підтримувати робочу кромку короткими процедурами.

8.5. Після заточування

Після завершення заточування ріжучу кромку бажано очистити від залишків абразиву та металевої суспензії. Клинок промивають відповідно до матеріалу та конструкції ножа, після чого ретельно висушують.

Для ножів, які тривалий час зберігаються без використання, можна застосовувати відповідний захисний засіб, сумісний із призначенням ножа та матеріалами його руків'я.

Таким чином, 95Х18 поєднує дві важливі для повсякденного ножа характеристики: високу корозійну стійкість та практичну можливість відновлення ріжучої кромки. Наступний крок — розглянути, як ці властивості проявляються у різних типах ножів та реальних умовах експлуатації.

9. Міцність, в'язкість і ударні навантаження 95Х18

Міцність і в'язкість 95Х18 визначають, наскільки добре клинок здатний протистояти деформації, локальним навантаженням та руйнуванню. Для ножа ці характеристики особливо важливі тому, що реальна експлуатація не обмежується акуратним різанням м'яких матеріалів.

Під час роботи клинок може отримувати бокові навантаження, короткочасні удари, локальний тиск на ріжучу кромку та інші навантаження, які відрізняються від лабораторних умов вимірювання твердості. Саме тому оцінювати 95Х18 лише за показником HRC було б неправильно.

9.1. Твердість і в'язкість — різні властивості

Висока твердість допомагає ріжучій кромці опиратися деформації та зберігати геометрію. В'язкість характеризує здатність матеріалу поглинати енергію без раптового руйнування.

Ці властивості можуть вступати в певний компроміс. Надмірне прагнення до максимальної твердості за невдалого режиму термообробки здатне погіршити поведінку сталі під ударними навантаженнями.

9.2. Значення термообробки для міцності клинка

Для 95Х18 кінцеві механічні властивості значною мірою залежать від того, яку структуру отримано після гартування та відпуску. Важливими є не тільки твердість мартенситної матриці, а й стан карбідної фази, залишковий аустеніт, внутрішні напруження та однорідність структури.

Тому якісно виконана термообробка повинна формувати не просто максимально тверду сталь, а збалансовану структуру, придатну для конкретного призначення ножа.

9.3. Чи підходить 95Х18 для ударних ножів?

95Х18 може використовуватися для різних типів робочих ножів, але сам факт належності сталі до 95Х18 не означає, що будь-який клинок із неї призначений для ударної роботи.

Здатність ножа переносити навантаження визначається комплексом факторів: товщиною клинка, геометрією спусків, товщиною ріжучої кромки, конструкцією руків'я, якістю термообробки та фактичними механічними властивостями матеріалу.

Тому не слід робити висновок «95Х18 витримує удари» лише на підставі марки сталі. Для конкретного ножа необхідно враховувати його конструкцію та призначення.

9.4. Тонка ріжуча кромка і міцність

Тонка кромка забезпечує чудову різальну здатність, але її опір механічному пошкодженню залежить від конкретної геометрії та властивостей сталі після термообробки.

Якщо ніж призначений для точного різання, доцільно оптимізувати геометрію під цю задачу. Якщо ж передбачається більш грубе навантаження, конструкція повинна мати відповідний запас міцності.

9.5. Практичний баланс для ножа

Для 95Х18 правильним підходом є пошук балансу між твердістю, в'язкістю, геометрією та призначенням. Хороший ніж не повинен бути максимально твердим або максимально товстим. Він повинен бути оптимізований під ту роботу, для якої його створено.

10. Геометрія клинка з 95Х18 — як форма ножа змінює поведінку сталі

Геометрія клинка визначає, як саме властивості 95Х18 проявляються під час різання. Навіть добре термооброблена сталь не зможе повністю розкрити свій потенціал, якщо форма клинка не відповідає його призначенню.

Для ножа важливі товщина обуха, товщина клинка за спусками, тип спусків, товщина ріжучої кромки, кут заточування та загальна форма клинка. Усі ці параметри працюють разом.

10.1. Товщина клинка

Товстіший клинок за інших рівних умов має більший запас матеріалу та може краще переносити грубі механічні навантаження. Однак збільшення товщини не означає автоматичного покращення ножа.

Для тонкого різання надмірна товщина може збільшувати опір проникненню клинка в матеріал і погіршувати різальні властивості.

10.2. Спуски та товщина за ріжучою кромкою

Форма спусків визначає, наскільки легко клинок входить у матеріал і як він розділяє його під час різання. Для 95Х18, яка здатна працювати з досить тонкою ріжучою кромкою, правильна геометрія може суттєво впливати на суб'єктивне відчуття гостроти та ефективність ножа.

Однак тонкість кромки повинна відповідати призначенню. Надмірне зменшення товщини за кромкою може підвищити ризик заминання або пошкодження ріжучої кромки під невідповідним навантаженням.

10.3. Кут заточування

Кут ріжучої кромки безпосередньо впливає на баланс між різальністю та механічною стійкістю. Менший кут дозволяє отримати більш агресивне різання, але водночас висуває вищі вимоги до сталі, термообробки та характеру роботи.

Більший кут створює міцнішу геометрію кромки, але може збільшувати опір різанню. Тому універсального кута для всіх ножів із 95Х18 не існує.

10.4. Геометрія важливіша за просте порівняння марок

У практичному користуванні добре спроєктований ніж із 95Х18 може різати краще, ніж ніж із дорожчої або більш сучасної сталі, якщо останній має невдалу геометрію.

Саме тому порівнювати ножі лише за назвами сталей недостатньо. Потрібно враховувати товщину клинка, спуски, товщину за кромкою, кут заточування та призначення.

10.5. Геометрія та корозійна стійкість

Геометрія також може впливати на догляд. Важкодоступні місця, переходи конструкції та ділянки біля елементів руків'я можуть утримувати вологу або забруднення довше, ніж відкрита поверхня клинка.

Тому добре спроєктований ніж повинен бути не тільки ефективним у різанні, а й зручним для очищення та обслуговування.

10.6. 95Х18 як матеріал для різних типів ножів

Завдяки поєднанню корозійної стійкості, здатності до високої твердості та практичної оброблюваності 95Х18 може використовуватися для різних конструкцій ножів.

Її можна зустріти в кухонних, мисливських, туристичних, робочих та авторських ножах. Але сама марка сталі не визначає призначення готового виробу: це завжди результат рішення майстра щодо геометрії, термообробки, конструкції та матеріалів.

Саме тому наступним кроком варто розглянути, для яких типів ножів 95Х18 особливо доречна та які завдання вона здатна виконувати на практиці.

11. 95Х18 у різних типах ножів — кухонні, мисливські, туристичні та авторські

95Х18 завдяки поєднанню високої корозійної стійкості, здатності до високої твердості та практичної оброблюваності може використовуватися у різних категоріях ножів. Однак сама марка сталі не визначає призначення готового виробу: вирішальне значення мають геометрія, термообробка, конструкція та завдання, для якого створено ніж.

11.1. Кухонні ножі

Для кухонних ножів корозійна стійкість 95Х18 є особливо корисною властивістю. Клинок регулярно контактує з водою, соками овочів і фруктів, харчовими кислотами та іншими речовинами, тому нержавіюча сталь значно спрощує повсякденний догляд.

У кухонному ножі важливу роль відіграє геометрія. Тонкий клинок із добре сформованими спусками та стабільною ріжучою кромкою може демонструвати дуже хорошу різальну здатність незалежно від того, що 95Х18 не належить до сучасних порошкових сталей найвищого класу зносостійкості.

11.2. Мисливські ножі

Для мисливського ножа важливим є поєднання корозійної стійкості, достатньої твердості, стабільності кромки та надійності конструкції. У польових умовах ніж може контактувати з вологою, кров'ю, органічними залишками та ґрунтом, тому властивість 95Х18 протистояти корозії є практично цінною.

Водночас мисливський ніж не повинен автоматично вважатися ударним інструментом. Якщо конструкція призначена для точного різання, її геометрія повинна бути оптимізована саме під цю роботу.

11.3. Туристичні та польові ножі

У туристичному або польовому ножі 95Х18 може бути цікавою завдяки невибагливості до звичайних умов експлуатації та достатній здатності утримувати ріжучу кромку після правильної термообробки.

Особливо доречною така сталь може бути для користувача, який не хоче постійно контролювати появу поверхневої корозії, але водночас готовий регулярно очищати та сушити ніж після роботи.

11.4. Авторські ножі

У авторському ножі вибір 95Х18 може бути не лише технологічним, а й концептуальним рішенням майстра. Традиційна високохромна сталь добре поєднується з ручною роботою, складною геометрією клинка та індивідуальним дизайном.

У такому випадку особливого значення набуває термообробка конкретного майстра. Один і той самий матеріал може поводитися по-різному залежно від того, яку твердість і мікроструктуру отримано, наскільки точно виконано спуски та як сформовано ріжучу кромку.

11.5. Коли 95Х18 особливо доречна

95Х18 має сенс розглядати тоді, коли потрібен збалансований нержавіючий клинок без обов'язкової орієнтації на максимальну зносостійкість. Її сильними сторонами є поєднання корозійної стійкості, високої потенційної твердості, прийнятної зносостійкості та практичної можливості заточування.

11.6. Коли варто дивитися на інші сталі

Якщо головним пріоритетом є максимальне утримання ріжучої кромки під інтенсивним абразивним навантаженням, сучасні висококарбідні порошкові сталі можуть запропонувати інший рівень зносостійкості.

Якщо ж на першому місці стоїть ударна в'язкість, надзвичайна простота заточування або специфічні технологічні властивості, доцільно розглядати інші марки, оптимізовані під відповідне завдання.

Щоб зрозуміти це ще краще, варто порівняти 95Х18 з іншими поширеними ножовими сталями — від класичної 440C та D2 до сучасних порошкових CPM 20CV і CPM S90V.

12. 95Х18 у порівнянні з іншими ножовими сталями — 440C, AUS-8, D2, CPM 20CV та CPM S90V

Порівнювати ножові сталі коректно лише тоді, коли ми розуміємо, яку саме властивість порівнюємо. Немає однієї шкали, на якій можна розташувати всі сталі від «гіршої» до «кращої».

95Х18, 440C, AUS-8, D2, CPM 20CV та CPM S90V мають різний хімічний склад, різну структуру та різний потенціал після термообробки. Тому правильніше розглядати їх як різні інструменти для різних завдань.

12.1. 95Х18 та 440C

440C — високохромна нержавіюча мартенситна сталь, яка давно використовується у ножовому виробництві. За хімічним складом вона близька до 95Х18 за високим вмістом хрому та вуглецю, але конкретні склади цих марок не є ідентичними.

Обидві сталі здатні забезпечувати високу твердість і хорошу корозійну стійкість за правильної термообробки. Тому в реальному ножі значення мають не тільки назви марок, а й якість сталі, технологія виробництва та термічна обробка.

440C має тривалу історію застосування у ножах і часто використовується як своєрідна точка відліку для порівняння корозійностійких ножових сталей.

12.2. 95Х18 та AUS-8

AUS-8 має нижчий вміст вуглецю та хрому, ніж 95Х18: орієнтовно близько 0,70–0,75 % C та 13–14,5 % Cr. У довідкових таблицях для AUS-8 часто наводять твердість близько 57–59 HRC для ножового застосування.

У практичному ножі AUS-8 часто цінується за поєднання корозійної стійкості, достатньої твердості та відносної простоти заточування. 95Х18 має інший баланс завдяки вищому вмісту вуглецю та хрому.

Тому вибір між ними залежить від конкретного ножа та очікувань користувача, а не від простого принципу «більше вуглецю — завжди краще».

12.3. 95Х18 та D2

D2 часто розглядають поруч із нержавіючими та напівнержавіючими ножовими сталями завдяки високому вмісту вуглецю, хрому та значній карбідній складовій. Її сильна сторона — хороша зносостійкість, тоді як корозійна стійкість залежить від умов експлуатації та стану поверхні.

У цьому порівнянні 95Х18 має принципову перевагу в орієнтації на корозійну стійкість завдяки високому вмісту хрому та є логічним вибором для користувача, якому важливіше поєднання нержавіючості та твердості, ніж максимальна зносостійкість.

12.4. 95Х18 та CPM 20CV

CPM 20CV належить до сучасних порошкових високозносостійких нержавіючих сталей. Її склад містить близько 1,9 % вуглецю, 20 % хрому, 4 % ванадію та 1 % молібдену.

Порівняно з 95Х18, CPM 20CV має значно більш високу легованість і складнішу карбідну систему. Це дозволяє отримувати дуже високу зносостійкість та тривале утримання ріжучої кромки, але водночас робить обробку та заточування складнішими.

Таким чином, порівняння тут не зводиться до «20CV краща за 95Х18». CPM 20CV орієнтована на інший рівень зносостійкості, тоді як 95Х18 пропонує більш традиційний і технологічно простий баланс властивостей.

12.5. 95Х18 та CPM S90V

CPM S90V — порошкова високозносостійка нержавіюча сталь із приблизно 2,3 % вуглецю, 14 % хрому, 9 % ванадію та 1 % молібдену. Високий вміст ванадію сприяє формуванню дуже твердих ванадієвих карбідів і високій стійкості до зношування.

На відміну від 95Х18, S90V розроблена саме з акцентом на дуже високу зносостійкість. Дані виробника показують значну перевагу S90V над 440C та D2 за показниками зносостійкості в конкретному стандартизованому тесті, але сам виробник застерігає, що результати залежать від термообробки та умов випробування.

Для користувача це означає простий практичний вибір: якщо пріоритетом є максимально тривале утримання кромки при абразивному різанні, S90V має значну перевагу. Якщо ж важливіші традиційна технологічність, простіше відновлення кромки та збалансований характер сталі, 95Х18 залишається цілком самостійним вибором.

12.6. Порівняльна таблиця

12.7. Яка сталь краща?

Правильної універсальної відповіді не існує. Кращою є та сталь, властивості якої відповідають конкретному завданню.

95Х18 має сенс обирати тоді, коли потрібен високохромний нержавіючий клинок із хорошим потенціалом твердості та збалансованими експлуатаційними властивостями.

CPM 20CV або S90V логічніше розглядати, коли пріоритетом є дуже висока зносостійкість та тривале утримання кромки. AUS-8 може бути привабливою для користувача, якому важливі простота обслуговування та заточування, а D2 — для завдань, де потрібна висока зносостійкість.

13. Переваги 95Х18 — сильні сторони сталі для ножа

95Х18 має збалансований набір властивостей, завдяки якому ця сталь десятиліттями використовується у виробах, де потрібне поєднання високої твердості та корозійної стійкості. Для ножового виробництва її цінність полягає не в абсолютній перевазі за одним параметром, а в поєднанні кількох практично важливих характеристик.

13.1. Висока корозійна стійкість

Вміст хрому на рівні приблизно 17–19 % забезпечує 95Х18 високий потенціал корозійної стійкості. Для користувача це означає значно меншу чутливість клинка до звичайної вологи порівняно з багатьма вуглецевими сталями.

Ця властивість особливо корисна для кухонних, туристичних, мисливських та інших ножів, які експлуатуються у вологому середовищі або регулярно контактують із харчовими продуктами.

13.2. Здатність до високої твердості

Високий вміст вуглецю дозволяє після правильної термообробки сформувати тверду мартенситну структуру. Це створює умови для отримання стабільної ріжучої кромки та хорошого опору її пластичній деформації.

Водночас конкретна твердість залежить від технології термообробки, тому сам напис «95Х18» не є гарантією певного значення HRC.

13.3. Хороший баланс властивостей

95Х18 не орієнтована виключно на максимальну зносостійкість. Її перевага полягає в іншому: вона поєднує корозійну стійкість, твердість, достатню зносостійкість та практичну придатність до заточування.

Саме такий баланс може бути важливішим для повсякденного ножа, ніж максимальний показник утримання кромки.

13.4. Практична можливість відновлення ріжучої кромки

У порівнянні з деякими висококарбідними порошковими сталями 95Х18 може бути простішою для регулярного відновлення ріжучої кромки. Для її заточування не обов'язково використовувати дорогі або спеціалізовані абразивні системи.

Це важлива перевага для користувача, який регулярно обслуговує ніж самостійно.

13.5. Універсальність для різних типів ножів

95Х18 може використовуватися для широкого спектра конструкцій — від кухонних та мисливських до туристичних і авторських ножів. Остаточний результат визначається не тільки матеріалом, а й геометрією, термообробкою та конструкцією конкретного виробу.

13.6. Традиційність і передбачуваність матеріалу

95Х18 має тривалу історію застосування та добре відому металургам і ножовим майстрам. Це важливо для виробника, який працює з перевіреною класичною маркою та може будувати власні режими термообробки на основі накопиченого технологічного досвіду.

Саме тому 95Х18 залишається актуальним матеріалом для ножів навіть у час сучасних порошкових сталей із набагато складнішими легувальними системами.

14. Недоліки та обмеження 95Х18 — що потрібно враховувати при виборі

Об'єктивна оцінка ножової сталі неможлива без розуміння її обмежень. 95Х18 має сильний набір властивостей, але не є універсальним матеріалом, який перевершує всі інші сталі за будь-яких умов.

14.1. Не максимальна зносостійкість

Головне обмеження 95Х18 у порівнянні з сучасними висококарбідними порошковими сталями полягає не в недостатній якості, а в іншій конструкції її карбідної системи.

CPM 20CV, CPM S90V та деякі інші порошкові сталі містять значно більшу кількість легувальних елементів, здатних формувати тверді карбіди. За інтенсивного абразивного різання такі матеріали можуть довше зберігати ріжучу кромку.

Тому користувачеві, який ставить на перше місце максимальне утримання кромки, варто розглядати сучасні високозносостійкі сталі як альтернативу 95Х18.

14.2. Властивості сильно залежать від термообробки

Це не унікальний недолік 95Х18, але для цієї сталі він особливо важливий. Неправильно підібраний режим аустенітизації, гартування або відпуску може суттєво змінити кінцеву структуру та властивості клинка.

Тому ніж із 95Х18 від невідомого виробника не можна оцінювати тільки за маркою сталі. Якість термообробки є принципово важливою.

14.3. Нержавіюча — не означає повністю захищена від корозії

Високий вміст хрому забезпечує хорошу корозійну стійкість, але 95Х18 все одно потребує нормального догляду.

Тривалий контакт із солями, кислотами, вологою та забрудненнями може призвести до появи корозійних слідів. Тому після роботи ніж бажано очистити та висушити.

14.4. Не всі ножі з 95Х18 однакові

Одна й та сама марка сталі може демонструвати різну поведінку у виробах різних майстрів. Причиною можуть бути відмінності у вихідному матеріалі, термообробці, геометрії клинка, товщині ріжучої кромки та якості заточування.

Тому фраза «ніж зроблений із 95Х18» описує лише один елемент його характеристик.

14.5. Не варто обирати сталь окремо від призначення ножа

Користувач, якому потрібен ніж для інтенсивного абразивного різання, може отримати більше користі від високозносостійкої порошкової сталі. Той, кому важлива простота обслуговування, корозійна стійкість і можливість регулярного заточування без спеціалізованого обладнання, може оцінити 95Х18 значно вище.

Тому правильне питання звучить не «чи хороша 95Х18?», а «чи відповідає 95Х18 моїм завданням?»

14.6. Порівняно з сучасними порошковими сталями

Найбільш помітна різниця проявляється саме в порівнянні з сучасними порошковими матеріалами. Вони можуть запропонувати вищу зносостійкість, складніші карбідні системи та ширший потенціал для спеціалізованих застосувань.

Але разом із цим зростають вимоги до обробки, заточування та вартості готового виробу. Тому вища технологічна складність не означає автоматично кращий вибір для кожного користувача.

Отже, 95Х18 варто оцінювати не за віком марки або престижністю сучасних альтернатив, а за тим, наскільки добре її властивості відповідають конкретному ножу та його майбутньому власнику.

15. Догляд за ножем із 95Х18 — очищення, сушіння, зберігання та захист

Догляд за ножем із 95Х18 не є складним, але саме регулярність простих процедур дозволяє зберегти поверхню клинка, ріжучу кромку та загальний стан ножа протягом тривалого часу.

Високий вміст хрому забезпечує 95Х18 хорошу корозійну стійкість, однак це не скасовує необхідності очищення та сушіння. Особливо важливо видаляти з поверхні солі, харчові кислоти, органічні залишки та інші забруднення після роботи.

15.1. Очищення після використання

Після роботи клинок бажано очистити від залишків матеріалу, пилу, бруду або харчових продуктів. Для звичайного побутового забруднення достатньо м'якої тканини або губки та відповідного нейтрального мийного засобу.

Не варто залишати на клинку надовго залишки продуктів із підвищеною кислотністю або солоні речовини. Навіть корозійностійка сталь краще зберігає поверхню, якщо агресивні речовини не контактують із нею тривалий час.

15.2. Сушіння — проста, але важлива процедура

Після очищення ніж необхідно ретельно висушити. Особливу увагу слід приділяти місцям, де може затримуватися вода: біля руків'я, у конструктивних з'єднаннях, біля кліпси, темляка або інших елементів.

Залишати ніж мокрим у піхвах, чохлі або закритому контейнері небажано. Навіть якщо сам клинок має високу корозійну стійкість, волога, що тривалий час утримується в замкненому просторі, створює несприятливі умови для металевих деталей.

15.3. Захист поверхні

Для ножів, які тривалий час зберігаються без використання, може застосовуватися тонкий шар відповідного захисного засобу. Вибір такого засобу залежить від призначення ножа.

Для кухонних та інших ножів, які контактують із харчовими продуктами, необхідно використовувати лише засоби, безпечні для відповідного застосування.

15.4. Догляд за ріжучою кромкою

Догляд за ножем — це не тільки захист від корозії. Не менш важливо своєчасно підтримувати геометрію ріжучої кромки.

Якщо ніж починає різати гірше, не обов'язково чекати повного затуплення. Легке регулярне заточування дозволяє відновлювати робочу гостроту з мінімальним зняттям металу.

15.5. Зберігання

Ніж із 95Х18 бажано зберігати в сухому місці, захищеному від постійної високої вологості. Якщо використовується піхва або чохол, перед тривалим зберіганням потрібно переконатися, що вони сухі та чисті.

Не рекомендується залишати ніж у вологому середовищі на тривалий час навіть тоді, коли клинок виготовлений із нержавіючої сталі.

15.6. Чого не потрібно робити

• не залишати клинок мокрим після миття;
• не зберігати ніж тривалий час у вологих піхвах або чохлі;
• не залишати на поверхні сіль, кислоти чи залишки їжі;
• не використовувати агресивні абразиви без необхідності;
• не допускати контакту ріжучої кромки з твердими поверхнями, які можуть її пошкодити.

16. Типові помилки під час експлуатації ножа з 95Х18 — чого не варто робити

Навіть якісний ніж із 95Х18 можна швидко пошкодити неправильним використанням. Більшість проблем виникає не через саму сталь, а через невідповідність навантаження призначенню ножа, неправильне заточування або нехтування базовим доглядом.

16.1. Помилка №1 — вважати 95Х18 абсолютно нержавіючою

Високий вміст хрому забезпечує хорошу корозійну стійкість, але не робить сталь абсолютно несприйнятливою до корозії.

Тривалий контакт із сіллю, кислотами, вологою або забрудненнями може пошкоджувати поверхню. Тому після роботи ніж потрібно очистити та висушити.

16.2. Помилка №2 — використовувати ніж не за призначенням

Ріжучий ніж не повинен автоматично перетворюватися на важіль, зубило або ударний інструмент. Навіть дуже міцний клинок має межі механічного навантаження.

Бокове скручування, сильне згинання або удари по клинку створюють навантаження, які можуть пошкодити ріжучу кромку або сам клинок.

16.3. Помилка №3 — різати тверді поверхні

Контакт ріжучої кромки з каменем, металом, склом або іншими надзвичайно твердими поверхнями може швидко пошкодити заточку.

Для кухонних ножів особливо важливо використовувати відповідні обробні дошки, а не різати безпосередньо по скляній, кам'яній або металевій поверхні.

16.4. Помилка №4 — чекати повного затуплення

Якщо ніж довести до повної втрати гостроти, для відновлення геометрії доведеться знімати більше металу. Регулярне підтримувальне заточування є значно раціональнішим підходом.

16.5. Помилка №5 — використовувати надмірно агресивний абразив

Спроба швидко відновити кромку дуже грубим абразивом може призвести до надмірного зняття металу та зміни геометрії клинка.

Абразив потрібно підбирати відповідно до стану кромки: грубіший — для відновлення пошкодженої геометрії, дрібніший — для фінішного заточування та підтримання гостроти.

16.6. Помилка №6 — нехтувати термообробкою конкретного ножа

Не всі ножі з 95Х18 мають однакову твердість і однакову поведінку. Якщо виробник вказує характеристики термообробки або твердість конкретного клинка, ці дані важливіші для практичного використання, ніж усереднені довідкові значення для марки сталі.

16.7. Помилка №7 — зберігати ніж у вологому стані

Навіть корозійностійку сталь небажано тривалий час залишати мокрою. Особливо це стосується ножів, які зберігаються у піхвах, чохлах або закритих футлярах.

16.8. Помилка №8 — оцінювати якість ножа лише за назвою сталі

Марка сталі є важливою характеристикою, але не є повним описом ножа. На результат впливають термообробка, геометрія, конструкція, заточування, якість виготовлення та призначення.

Тому ніж із добре термообробленої 95Х18 і правильною геометрією може бути значно кориснішим у конкретному завданні, ніж дорожчий ніж із сучасної порошкової сталі, якщо геометрія або термообробка другого виробу не відповідають його призначенню.

Дотримання цих простих правил дозволяє довго зберігати корисні властивості клинка та зменшує потребу в складному ремонті або відновленні.

17. Термін служби ножа з 95Х18 — що визначає довговічність клинка

Термін служби ножа з 95Х18 неможливо визначити однією цифрою. На довговічність клинка впливає комплекс факторів: якість сталі, термообробка, геометрія, характер експлуатації, регулярність заточування та догляд.

Тому твердження на кшталт «95Х18 служить багато років» саме по собі мало що говорить. Один ніж може десятиліттями залишатися повноцінним робочим інструментом, тоді як інший може отримати пошкодження вже під час першого неправильного використання.

17.1. Якість вихідного матеріалу

Одним із факторів довговічності є якість металу, з якого виготовлений клинок. Хімічний склад, однорідність матеріалу, стан карбідної фази та якість металургійного виробництва впливають на те, наскільки передбачувано сталь поводитиметься під час термообробки та експлуатації.

Для користувача це означає, що однакова назва марки сталі ще не гарантує абсолютно однакових властивостей різних клинків.

17.2. Термообробка — один із головних факторів

Правильно виконана термообробка формує структуру, яка визначає твердість, міцність та стабільність ріжучої кромки. Неправильний режим може призвести до небажаного співвідношення твердості та в'язкості або інших структурних проблем.

Саме тому для оцінки конкретного ножа важливіше знати характеристики його фактичної термообробки, ніж покладатися лише на довідкові властивості марки 95Х18.

17.3. Геометрія визначає механічне навантаження

Тонкий клинок із делікатною ріжучою кромкою може демонструвати чудову різальну здатність, але вимагатиме більш акуратного використання. Міцніша геометрія краще переносить грубі навантаження, проте може поступатися за ефективністю тонкого різання.

Таким чином, довговічність ножа — це завжди компроміс між різальною ефективністю та механічним запасом міцності.

17.4. Заточування та збереження геометрії

Регулярне правильне заточування дозволяє підтримувати робочу кромку без надмірного зняття металу. Натомість агресивне або неправильне заточування поступово змінює геометрію клинка.

Особливо важливо не допускати перегрівання ріжучої кромки під час механізованого заточування. Надмірний локальний нагрів може негативно впливати на властивості вже термообробленої сталі.

17.5. Умови експлуатації

Довговічність ножа безпосередньо залежить від того, для яких завдань він використовується. Ріжучий ніж, який працює виключно за призначенням, може служити дуже довго. Навіть якісний клинок можна пошкодити, якщо використовувати його як важіль, зубило або ударний інструмент.

17.6. Догляд і зберігання

Регулярне очищення та сушіння зменшують ризик корозійних пошкоджень. Особливо важливо не залишати забруднення, солі або вологу на поверхні клинка на тривалий час.

Для ножа з 95Х18 це не складна процедура, але саме такі прості дії допомагають зберігати поверхню та конструктивні елементи виробу протягом тривалого часу.

17.7. Коли ніж фактично «закінчує своє життя»

За нормальної експлуатації клинок може багаторазово заточуватися та відновлюватися. Його робочий ресурс визначається не календарним віком, а станом металу та геометрії.

Ніж може залишатися придатним до роботи доти, доки його конструкція зберігає необхідну міцність, а клинок можна безпечно відновлювати та заточувати.

18. 95Х18 у сучасному ножовому виробництві — традиційна сталь у сучасних ножах

Поява сучасних порошкових сталей не зробила традиційні марки автоматично непотрібними. 95Х18 продовжує залишатися цікавим матеріалом для ножового виробництва завдяки поєднанню корозійної стійкості, здатності до високої твердості та збалансованих експлуатаційних властивостей.

18.1. Традиційний матеріал у нових конструкціях

Сучасний ніж оцінюється не тільки за маркою сталі. Виробники та автори працюють із геометрією, ергономікою, термообробкою, конструкцією руків'я та способом формування ріжучої кромки.

Тому традиційна сталь може використовуватися у конструкції, яка за дизайном, технологією виготовлення та ергономікою нічим не поступається сучасним моделям, виконаним із більш складних сталей.

18.2. Чому майстри продовжують використовувати 95Х18

Для майстра важливе не тільки те, наскільки високою є максимальна зносостійкість матеріалу. Значення мають також доступність сталі, можливість якісної обробки, передбачуваність термообробки, корозійна стійкість та можливість отримати необхідну геометрію клинка.

95Х18 має довгу історію практичного застосування, тому для майстра, який добре знає цю сталь, вона може бути цілком свідомим вибором.

18.3. Авторський ніж і вибір матеріалу

У авторському ножі сталь є лише частиною загальної концепції. Майстер може обрати 95Х18 не тому, що вона є найдорожчим або найсучаснішим матеріалом, а тому, що її властивості відповідають задуму конкретного виробу.

Саме тут проявляється одна з особливостей авторського ножового мистецтва: цінність виробу формується не тільки складом металу, а й майстерністю, геометрією, термообробкою, дизайном та якістю виконання.

18.4. Чи поступається 95Х18 сучасним порошковим сталям?

За окремими параметрами — так. Наприклад, сучасні високозносостійкі порошкові сталі можуть забезпечувати значно довше утримання ріжучої кромки при абразивному різанні.

Але це не означає, що 95Х18 є невдалим матеріалом. Вона просто має інший баланс властивостей.

Для багатьох користувачів різниця між дуже високою та достатньо високою зносостійкістю може бути менш важливою, ніж простота обслуговування, корозійна стійкість і можливість легко відновити гостроту ножа.

18.5. Сучасність визначається не тільки сталлю

Сучасний ніж із 95Х18 може мати складну геометрію, високоточну обробку, сучасні матеріали руків'я, якісну термообробку та продуману ергономіку.

Тому правильніше говорити не про «стару» або «нову» сталь, а про відповідність матеріалу конкретній конструкції та завданню.

18.6. Місце 95Х18 серед сучасних ножових матеріалів

Сьогодні ножова промисловість пропонує величезний вибір сталей — від простих вуглецевих матеріалів до складних порошкових систем із високим вмістом ванадію, молібдену та інших легувальних елементів.

95Х18 займає власну нішу серед традиційних високохромних нержавіючих сталей. Вона не претендує на абсолютне лідерство за всіма параметрами, але залишається практичним матеріалом для тих конструкцій, де її баланс властивостей є достатнім або оптимальним.

Таким чином, 95Х18 не варто розглядати як матеріал, який «залишився в минулому». Її правильніше сприймати як перевірену високохромну нержавіючу сталь із певним набором властивостей, який і сьогодні може бути доречним у ножовому виробництві.

19. Як вибрати ніж із 95Х18 — практичні критерії для покупця

Вибираючи ніж із 95Х18, не варто обмежуватися лише назвою сталі. Для реальної експлуатації значно важливіше оцінити весь виріб у комплексі: термообробку, геометрію клинка, якість заточування, конструкцію, ергономіку та відповідність ножа майбутнім завданням.

19.1. Перше питання — для чого потрібен ніж?

Перш ніж оцінювати марку сталі, потрібно визначити призначення ножа. Кухонний, туристичний, мисливський, EDC або авторський ніж можуть мати принципово різні вимоги до геометрії та міцності.

Для тонкого різання важлива одна сукупність характеристик, для польової роботи — інша. Тому одна й та сама 95Х18 може бути використана у дуже різних конструкціях.

19.2. Твердість і термообробка

Якщо виробник або майстер вказує фактичну твердість клинка, це корисна характеристика. Але значення HRC потрібно розглядати разом із призначенням ножа.

Вища твердість не є автоматичною гарантією кращого ножа. Важливі також в'язкість, стабільність ріжучої кромки та якість сформованої мікроструктури.

19.3. Геометрія клинка

Для різальних властивостей геометрія може бути не менш важливою, ніж сама сталь.

Під час вибору варто звернути увагу на:

• товщину клинка;
• тип і висоту спусків;
• товщину за ріжучою кромкою;
• форму вістря;
• симетричність заточування;
• відповідність геометрії призначенню ножа.

19.4. Якість ріжучої кромки

Навіть хороша сталь не компенсує неправильно сформовану ріжучу кромку. Вона повинна бути рівномірною, без помітних задирок, локальних пошкоджень або різких змін геометрії.

Для авторського ножа якість заточування є одним із показників загального рівня роботи майстра.

19.5. Конструкція та ергономіка

Ніж повинен бути не тільки гострим, а й зручним та безпечним у використанні. Форма руків'я, баланс, матеріали, спосіб кріплення та доступність для очищення мають значення не менше, ніж марка сталі.

19.6. Поверхня клинка

Для 95Х18 важливе значення має стан поверхні. Полірована, сатинована або інша якісно оброблена поверхня може по-різному поводитися під час експлуатації та догляду.

При цьому декоративна обробка не повинна сприйматися як показник якості термообробки. Зовнішній вигляд клинка та його внутрішня структура — різні характеристики.

19.7. Походження сталі та робота майстра

Якщо продавець або майстер може надати інформацію про походження матеріалу, термообробку та характеристики готового клинка, це підвищує прозорість вибору.

Для авторського ножа особливо важливо знати, хто виготовив клинок і хто відповідає за його термообробку та заточування.

19.8. Не обирайте ніж лише за престижністю сталі

Сучасна порошкова сталь може мати значно вищу зносостійкість, але це не означає, що конкретний ніж із неї буде зручнішим або кориснішим для кожного користувача.

Якщо 95Х18 відповідає вашим завданням, правильно термооброблена та грамотно спроєктована, немає практичної необхідності відмовлятися від неї тільки тому, що існують складніші марки сталі.

Саме комплексний підхід дозволяє відрізнити просто ніж із певною маркою сталі від добре спроєктованого та якісно виготовленого авторського виробу.

20. Кому підходить 95Х18 — для яких користувачів і завдань ця сталь є оптимальною

95Х18 може бути хорошим вибором для користувача, якому потрібен корозійностійкий ніж із високим потенціалом твердості, стабільною ріжучою кромкою та можливістю практичного обслуговування без складних спеціалізованих процедур.

20.1. Для тих, хто цінує корозійну стійкість

95Х18 добре підходить користувачам, які регулярно працюють із ножем у середовищі, де можливий контакт із вологою. Це може бути кухня, туризм, риболовля, полювання або повсякденне використання.

При цьому базові правила догляду все одно залишаються необхідними.

20.2. Для користувачів, яким важлива практична заточка

95Х18 цікава тим, що дозволяє отримати тверду ріжучу кромку, але не ставить перед власником ті самі вимоги до заточування, які можуть виникати у випадку деяких висококарбідних порошкових сталей.

Для людини, яка хоче самостійно підтримувати ніж у робочому стані, це може бути суттєвою перевагою.

20.3. Для кухні

У кухонному ножі поєднання корозійної стійкості та здатності до високої твердості є особливо практичним. За правильної геометрії 95Х18 може забезпечувати тонке та контрольоване різання.

Водночас кухонний ніж не слід використовувати для рубання кісток, заморожених продуктів або інших завдань, для яких його геометрія не призначена.

20.4. Для мисливських і польових ножів

Для польового застосування важливою перевагою є стійкість до звичайної вологи та простота очищення. 95Х18 може бути доречною для ножів, які використовуються в умовах природи, якщо їх конструкція відповідає відповідному навантаженню.

20.5. Для авторських ножів

95Х18 особливо цікава у контексті українського авторського ножового мистецтва. Вона дозволяє майстру зосередитися не лише на виборі екзотичної сталі, а й на геометрії, ручній обробці, термообробці, ергономіці та художній концепції ножа.

Для колекціонера або поціновувача авторської роботи важливо оцінювати весь виріб: матеріал, виконання, походження, авторство та якість деталей.

20.6. Для користувача, якому не потрібна максимальна зносостійкість

Не кожен ніж використовується для багатогодинного абразивного різання. У багатьох побутових і польових сценаріях можливостей 95Х18 буде цілком достатньо.

У такому випадку перевагами можуть стати не максимальні показники утримання кромки, а збалансованість, корозійна стійкість і простота обслуговування.

20.7. Кому варто подивитися на інші сталі

Якщо головним критерієм є максимально тривале утримання ріжучої кромки під інтенсивним абразивним навантаженням, доцільно звернути увагу на сучасні високозносостійкі порошкові сталі.

Якщо ж головним завданням є надзвичайна ударна в'язкість або інші спеціальні властивості, також варто розглядати сталі, спеціально розроблені для відповідного застосування.

20.8. Короткий тест для майбутнього власника

Перед вибором ножа з 95Х18 можна поставити собі п'ять простих запитань:

1. Для яких завдань я буду використовувати ніж?
2. Наскільки важлива для мене корозійна стійкість?
3. Чи готовий я регулярно доглядати та заточувати ніж?
4. Чи відповідає геометрія клинка моєму способу роботи?
5. Чи є достовірна інформація про термообробку та якість виготовлення?

Якщо відповіді відповідають характеристикам конкретного ножа, 95Х18 може бути дуже раціональним вибором — незалежно від того, що на ринку існують дорожчі та технологічно складніші сталі.

Саме такий підхід дозволяє обирати ніж не за модою на певну марку сталі, а за реальними потребами та якістю конкретного виробу.

21. 95Х18 проти інших ножових сталей — практичне порівняння

Порівнювати 95Х18 з іншими ножовими сталями правильно не за принципом «яка сталь краща», а за тим, які властивості потрібні конкретному ножу та його власнику. Кожна марка має власний баланс твердості, корозійної стійкості, зносостійкості, в'язкості, технологічності та зручності заточування.

95Х18 належить до традиційних високохромних мартенситних нержавіючих сталей. Її сильна сторона — поєднання високої корозійної стійкості та здатності отримувати високу твердість після правильної термообробки. Порівняно із сучасними порошковими сталями вона зазвичай поступається за максимальним рівнем зносостійкості, але може бути практичнішою для користувача, якому не потрібен рекордний ресурс ріжучої кромки.

21.1. 95Х18 та 440C

440C — високохромна мартенситна нержавіюча сталь, давно відома у ножовому виробництві. За характером застосування вона є одним із найближчих орієнтирів для порівняння з 95Х18.

Обидві сталі здатні забезпечувати високу твердість і хорошу корозійну стійкість. Водночас їхній хімічний склад не є ідентичним, тому конкретні властивості залежать від виробника, вихідного матеріалу та режиму термообробки.

Практично: 95Х18 і 440C можна розглядати як представників близької концепції — традиційних високохромних нержавіючих ножових сталей, де важливі баланс властивостей і корозійна стійкість.

21.2. 95Х18 та AUS-8

AUS-8 має нижчий вміст вуглецю та хрому порівняно з 95Х18 і часто цінується за поєднання корозійної стійкості, достатньої твердості та відносної простоти заточування.

95Х18 завдяки вищому вмісту вуглецю та хрому має інший потенціал після термообробки. Для користувача вибір між цими сталями може залежати від того, що важливіше: максимально збалансована твердість і нержавіючість або більша орієнтація на простоту підтримання ріжучої кромки.

21.3. 95Х18 та D2

D2 має значну карбідну складову та відома високою зносостійкістю. У ножовому застосуванні її часто обирають саме тоді, коли тривале утримання ріжучої кромки має високий пріоритет.

95Х18 має інший баланс. Її високий вміст хрому робить корозійну стійкість однією з ключових переваг, тоді як D2 більше орієнтована на зносостійкість.

Практично: для сухих умов та інтенсивного абразивного різання D2 може бути цікавішою, а для користувача, який регулярно стикається з вологою та хоче виражену нержавіючість, 95Х18 може бути логічнішим вибором.

21.4. 95Х18 та CPM 20CV

CPM 20CV — сучасна порошкова нержавіюча сталь із високим вмістом хрому, вуглецю та ванадію. Її карбідна система забезпечує дуже високу зносостійкість і тривале утримання ріжучої кромки.

У порівнянні з 95Х18 CPM 20CV має значно вищий потенціал за зносостійкістю, але її заточування може вимагати більш продуктивних абразивів, а сам матеріал є технологічно складнішим.

Практично: якщо головне — максимально довго зберігати кромку під інтенсивним різанням, перевага буде на боці CPM 20CV. Якщо важливий традиційний баланс властивостей і простіше обслуговування, 95Х18 залишається самостійним варіантом.

21.5. 95Х18 та CPM S90V

CPM S90V спеціально орієнтована на надзвичайно високу зносостійкість. Високий вміст ванадію сприяє формуванню твердих ванадієвих карбідів, які суттєво підвищують опір абразивному зношуванню.

Тому за максимальним утриманням кромки S90V знаходиться в зовсім іншій категорії. Водночас її заточування складніше, а можливості сталі можуть бути надлишковими для користувача, який не працює з ножем в умовах інтенсивного абразивного навантаження.

21.6. Практична матриця вибору

21.7. Головний практичний висновок

Якщо потрібна сталь із максимальною зносостійкістю, 95Х18 не буде очевидним вибором на тлі CPM 20CV або CPM S90V. Але якщо потрібне поєднання корозійної стійкості, високої твердості, практичної зносостійкості та можливості нормального обслуговування, 95Х18 залишається цілком раціональним матеріалом.

Тому правильний вибір визначається не престижністю марки, а відповідністю її властивостей конкретному ножу та умовам його роботи.

22. 95Х18 у цифрах — технічний паспорт сталі

95Х18 — високохромна корозійностійка сталь мартенситного класу. Її основні властивості визначаються високим вмістом вуглецю та хрому, а кінцеві характеристики конкретного виробу залежать від термічної обробки та мікроструктури.

22.1. Хімічний склад

22.2. Хімічний склад 95Х18 — роль кожного елемента

Хімічний склад 95Х18 визначає фундаментальні властивості цієї сталі. Її характер формують насамперед високий вміст вуглецю та хрому, а кремній, марганець, фосфор і сірка впливають на технологічні та механічні характеристики матеріалу.

Для ножового застосування особливо важливо розуміти, що елементи не працюють ізольовано. Вуглець і хром взаємодіють під час формування карбідної фази, а режим термообробки визначає, яка частина елементів залишається в металевій матриці та як саме формується кінцева мікроструктура.

Вуглець (C) — основа високої твердості

Вміст вуглецю в 95Х18 становить приблизно 0,90–1,00 %. Для ножової сталі це принципово важливий елемент, оскільки саме вуглець значною мірою визначає здатність сталі до загартування та формування твердої мартенситної структури.

Вуглець також бере участь у формуванні карбідів разом із хромом. Ця карбідна фаза впливає на зносостійкість, твердість і поведінку ріжучої кромки.

Водночас високий вміст вуглецю не означає автоматично максимальну твердість готового ножа. Реальна твердість залежить від режиму аустенітизації, гартування, відпуску та отриманої мікроструктури.

Хром (Cr) — основа корозійної стійкості

Хром є другим ключовим елементом 95Х18. Його вміст становить приблизно 17,00–19,00 %.

Саме високий вміст хрому забезпечує сталі здатність формувати пасивний захисний шар на поверхні та є головною причиною її високої корозійної стійкості.

Однак частина хрому може бути пов'язана з вуглецем у карбідній фазі. Тому загальний вміст хрому в хімічному складі не можна безпосередньо прирівнювати до фактичної корозійної стійкості конкретного клинка. Важливими є також мікроструктура та режим термообробки.

Для ножа високий вміст хрому означає практичну перевагу: клинок значно краще протистоїть звичайній атмосферній волозі та побутовим умовам, ніж багато вуглецевих сталей.

Кремній (Si) — технологічний і зміцнювальний елемент

Кремній у 95Х18 присутній у невеликій кількості — до 0,80 %.

Він використовується в сталях як технологічний та зміцнювальний елемент і впливає на властивості металевої матриці. У складі 95Х18 його роль не можна порівнювати з роллю хрому або вуглецю, але він є частиною загального легувального балансу сталі.

Саме тому кремній не слід розглядати як основний фактор корозійної стійкості або зносостійкості 95Х18 — ці властивості значно сильніше пов'язані з вуглецем, хромом, карбідною фазою та термообробкою.

Марганець (Mn) — вплив на міцність і технологічність

Вміст марганцю в 95Х18 становить до 0,80 %.

Марганець впливає на механічні та технологічні властивості сталі, зокрема бере участь у процесах загартування та взаємодіє із сіркою, зв'язуючи її в сульфідну фазу.

У 95Х18 марганець не є головним елементом, який визначає її ножові властивості, однак разом з іншими компонентами він формує загальний баланс матеріалу.

Фосфор (P) — контрольована домішка

Фосфор у складі 95Х18 обмежується значенням приблизно до 0,03 %.

На відміну від хрому, вуглецю або кремнію, фосфор не вводять до сталі для формування основних ножових властивостей. Його вміст контролюють, оскільки надлишок фосфору може негативно впливати на пластичність і в'язкість сталі.

Тому для якісної сталі важливе дотримання встановленого обмеження його концентрації.

Сірка (S) — контрольована домішка

Вміст сірки в 95Х18 також обмежується — приблизно до 0,025 %.

Сірка може покращувати оброблюваність сталі, але надмірна її кількість здатна негативно впливати на механічні властивості та сприяти утворенню небажаної сульфідної фази.

Тому в якісній сталі її кількість контролюється на рівні, встановленому нормативними вимогами.

Взаємодія елементів — чому хімічний склад не можна читати окремими цифрами

Для правильного розуміння 95Х18 недостатньо просто прочитати таблицю хімічного складу. Найважливіше — зрозуміти взаємодію елементів.

Вуглець разом із хромом формує карбідну складову, а хром одночасно забезпечує корозійну стійкість металевої матриці. Термообробка визначає, яка частина вуглецю та хрому бере участь у формуванні карбідів, а яка залишається доступною в матриці.

Саме тому два клинки з однаковою маркою сталі можуть мати різну твердість, різну поведінку ріжучої кромки та дещо різні експлуатаційні властивості.

Головний висновок: хімічний склад 95Х18 пояснює потенціал сталі, але не визначає властивості готового ножа сам по собі. Остаточний результат формується на наступному етапі — під час термообробки, формування мікроструктури та створення геометрії клинка.

22.3. Клас сталі

• Тип: високохромна корозійностійка сталь.
• Структурний клас: мартенситний після відповідної термічної обробки.
• Основні легувальні елементи: хром і вуглець.
• Ключова характеристика: поєднання корозійної стійкості та здатності до високої твердості.

22.4. Мікроструктура

Після правильно проведеного гартування структура 95Х18 формується переважно мартенситною матрицею з карбідною фазою. Кількість залишкового аустеніту та характер карбідів залежать від конкретного режиму аустенітизації та охолодження.

22.5. Термічна обробка

Для 95Х18 застосовуються режими аустенітизації, гартування та відпуску. Нормативні режими залежать від виду металопродукції та конкретного стандарту, тому наведені в енциклопедії температури не слід сприймати як універсальну інструкцію для виготовлення будь-якого ножа.

Для ножового клинка особливо важливі контроль температури, час витримки, швидкість охолодження та наступний відпуск.

22.6. Твердість

Твердість 95Х18 не є фіксованою цифрою. Вона залежить від хімічного складу конкретного матеріалу, режиму термообробки та отриманої мікроструктури.

Тому значення HRC, наведене виробником ножа, слід трактувати як характеристику конкретного клинка, а не як універсальну властивість усієї марки сталі.

22.7. Корозійна стійкість

Високий вміст хрому забезпечує 95Х18 високу корозійну стійкість у звичайних умовах експлуатації. Водночас сталь не є абсолютно невразливою до корозії та потребує очищення і сушіння після роботи.

22.8. Зносостійкість

Зносостійкість 95Х18 формується сукупністю твердості матриці та карбідної фази. За цим параметром вона здатна забезпечувати хороші ножові властивості, але не належить до найвищого класу сучасних висококарбідних порошкових сталей.

22.9. Заточування

95Х18 може підтримуватися традиційними абразивними системами для загартованих ножових сталей. Конкретний вибір абразиву залежить від фактичної твердості, стану ріжучої кромки та необхідної швидкості зняття металу.

22.10. Практичний профіль 95Х18

23. Практичні рекомендації — як максимально розкрити 95Х18

95Х18 розкриває свої властивості найкраще тоді, коли сталь, термообробка, геометрія клинка, заточування та умови експлуатації працюють як єдина система. Навіть якісний матеріал не зможе повністю реалізувати свій потенціал, якщо ніж має невідповідну геометрію або використовується не за призначенням.

23.1. Починайте з правильного призначення ножа

Перш ніж визначати геометрію клинка або кут заточування, необхідно зрозуміти, для яких завдань створюється ніж.

Кухонний, мисливський, туристичний, робочий та авторський ніж можуть вимагати різного співвідношення тонкості ріжучої кромки, міцності та зручності обслуговування.

Для 95Х18 це особливо важливо: її властивості дозволяють створювати як тонкоріжучі, так і більш міцні робочі конструкції, але універсальної геометрії для всіх типів ножів не існує.

23.2. Якісна термообробка — фундамент властивостей

Першою умовою повноцінного використання потенціалу 95Х18 є правильно виконана термічна обробка.

Саме вона формує мікроструктуру, від якої залежать твердість, стабільність ріжучої кромки, механічні властивості та поведінка клинка під час заточування.

Тому для авторського ножа важливо не просто знати марку сталі, а по можливості отримувати інформацію про фактичну твердість готового клинка та технологію його термообробки.

23.3. Не прагніть максимальної твердості за будь-яку ціну

Висока твердість є важливою перевагою ножової сталі, але сама по собі вона не робить клинок універсально кращим.

Надмірне прагнення до максимальної твердості може бути недоцільним, якщо ніж повинен переносити підвищені механічні навантаження. Для конкретного виробу важливий баланс твердості, в'язкості та геометрії.

Тому оптимальною слід вважати не максимальну твердість як таку, а твердість, яка відповідає призначенню ножа.

23.4. Оптимізуйте геометрію під конкретну роботу

Геометрія клинка безпосередньо впливає на те, як ніж ріже матеріал.

Для тонкого різання доцільна відповідна тонка геометрія, яка зменшує опір проникненню клинка. Для ножів, що працюють із більшими механічними навантаженнями, потрібен відповідний запас міцності.

Особливу увагу слід приділяти товщині клинка, формі спусків, товщині за ріжучою кромкою та геометрії вістря.

23.5. Підбирайте кут заточування відповідно до призначення

Не існує одного універсального кута заточування, який був би оптимальним для кожного ножа з 95Х18.

Менший кут може забезпечити вищу різальну здатність, але одночасно підвищує вимоги до стабільності ріжучої кромки. Більший кут створює більш міцну геометрію кромки, але може збільшувати опір різанню.

Тому кут заточування необхідно підбирати разом із товщиною кромки, твердістю клинка та характером роботи.

23.6. Не допускайте перегріву під час заточування

При механізованому заточуванні необхідно контролювати нагрів ріжучої кромки. Надмірний локальний нагрів може негативно впливати на властивості вже термообробленої сталі.

Для ручного заточування водними, олійними, керамічними або алмазними абразивами контроль температури зазвичай не є проблемою, але техніка роботи все одно повинна забезпечувати рівномірне формування кромки.

23.7. Використовуйте відповідний абразив

Для регулярного підтримання гостроти немає необхідності використовувати максимально агресивний абразив.

Більш грубі абразиви доцільні для відновлення сильно затупленої або пошкодженої геометрії. Для підтримання вже сформованої кромки краще використовувати відповідно дрібніший абразив.

Для 95Х18 придатні різні системи заточування, а конкретний вибір залежить від твердості клинка, стану ріжучої кромки та навичок користувача.

23.8. Підтримуйте гостроту регулярно

Не варто чекати повного затуплення ножа. Регулярне легке заточування дозволяє відновлювати робочу гостроту з мінімальним зняттям металу.

Такий підхід особливо корисний для ножів із добре виконаною тонкою геометрією, оскільки дозволяє довше зберігати початкову форму клинка.

23.9. Використовуйте ніж відповідно до його призначення

Навіть правильно термооброблена 95Х18 не призначена для будь-якого можливого навантаження.

Не слід використовувати ріжучий ніж як лом, зубило або важіль. Бокове навантаження, скручування та удари можуть пошкодити ріжучу кромку або сам клинок незалежно від марки сталі.

Особливо важливо не переносити властивості одного типу ножа на інший: тонкий кухонний клинок і міцний польовий ніж мають різне призначення навіть у тому випадку, якщо обидва виготовлені з 95Х18.

23.10. Підтримуйте корозійну стійкість правильним доглядом

Високий вміст хрому забезпечує 95Х18 хорошу корозійну стійкість, але не робить її абсолютно невразливою.

Після контакту з водою, сіллю, харчовими кислотами або органічними залишками клинок бажано очистити та висушити.

Для тривалого зберігання ніж потрібно залишати чистим і сухим. Якщо конструкція передбачає піхви або чохол, вони також повинні бути сухими.

23.11. Не плутайте стійкість до корозії зі стійкістю до зносу

Корозійна стійкість і зносостійкість — різні властивості.

Високий вміст хрому робить 95Х18 корозійностійкою, але це не означає автоматично максимальне утримання ріжучої кромки. За інтенсивного абразивного різання сучасні висококарбідні порошкові сталі можуть мати значну перевагу.

Тому вибір 95Х18 повинен ґрунтуватися на реальному балансі властивостей, а не на очікуванні абсолютної переваги за всіма параметрами.

23.12. Враховуйте всю систему, а не тільки марку сталі

Максимально розкрити потенціал 95Х18 можна лише тоді, коли всі елементи ножа узгоджені між собою:

• якісний вихідний матеріал;
• правильна термообробка;
• відповідна мікроструктура;
• грамотна геометрія клинка;
• правильна товщина ріжучої кромки;
• відповідний кут заточування;
• якісний абразив;
• правильна експлуатація;
• регулярний догляд.

Саме такий комплексний підхід дозволяє отримати від 95Х18 максимум того, на що вона здатна, і водночас зберегти ресурс клинка та ріжучої кромки протягом тривалого часу.

24. FAQ про 95Х18 — відповіді на головні запитання

95Х18 — одна з добре відомих високохромних нержавіючих сталей, яку використовують для виготовлення ножових клинків. Нижче зібрані найпоширеніші практичні запитання, які виникають у покупців та власників ножів із цієї сталі.

24.1. Що таке сталь 95Х18?

95Х18 — високохромна корозійностійка сталь мартенситного класу з високим вмістом вуглецю та приблизно 17–19 % хрому. Вона здатна після правильної термообробки отримувати високу твердість і формувати стабільну ріжучу кромку.

24.2. Чи хороша 95Х18 для ножа?

Так, 95Х18 може бути дуже хорошим матеріалом для ножа, якщо конкретний клинок якісно термооброблений і має відповідну геометрію. Її сильними сторонами є висока корозійна стійкість, потенціал високої твердості, хороша практична зносостійкість та можливість відносно зручного заточування.

Однак якість ножа не можна визначати тільки за маркою сталі.

24.3. Яку твердість має 95Х18?

Універсальної цифри твердості для всієї 95Х18 не існує. Фактичний показник HRC залежить від вихідного матеріалу та режиму термообробки конкретного клинка.

Тому якщо виробник вказує фактичну твердість готового ножа, саме ця характеристика має найбільше практичне значення для покупця.

24.4. Чи іржавіє 95Х18?

95Х18 має високу корозійну стійкість, але не є абсолютно невразливою до корозії. Високий вміст хрому сприяє утворенню пасивного захисного шару, однак тривалий контакт із вологою, солями, кислотами або забрудненнями може призвести до появи корозійних слідів.

Після роботи ніж бажано очистити та висушити.

24.5. Чи можна використовувати 95Х18 для кухонного ножа?

Так. Корозійна стійкість 95Х18 робить її практичним матеріалом для кухонних ножів. За правильної геометрії та термообробки клинок може забезпечувати хорошу різальну здатність і стабільну ріжучу кромку.

Водночас ніж не слід використовувати для завдань, на які не розрахована його геометрія: наприклад, рубання твердих кісток або робота як важелем.

24.6. Чи підходить 95Х18 для мисливського або туристичного ножа?

Так. Корозійна стійкість та здатність до високої твердості роблять 95Х18 придатною для багатьох мисливських, туристичних і польових конструкцій.

Але конкретна придатність залежить від геометрії та конструкції ножа. Тонкий мисливський ніж і міцний польовий клинок можуть виготовлятися з тієї самої сталі, але мати принципово різні експлуатаційні властивості.

24.7. Чи добре 95Х18 тримає заточку?

95Х18 здатна забезпечувати хороше утримання ріжучої кромки після правильної термообробки. Однак за максимальною зносостійкістю вона поступається деяким сучасним висококарбідним порошковим сталям, таким як CPM 20CV або CPM S90V.

Її перевага полягає у збалансованому поєднанні твердості, корозійної стійкості, зносостійкості та практичності заточування.

24.8. Чи легко заточувати 95Х18?

95Х18 можна заточувати традиційними абразивними системами для загартованих ножових сталей. Конкретна складність заточування залежить від фактичної твердості клинка, стану ріжучої кромки та вибраного абразиву.

Порівняно з деякими висококарбідними порошковими сталями процес може бути простішим, але це не означає, що загартована 95Х18 є «м'якою» або заточується без зусиль.

24.9. Що краще — 95Х18 чи D2?

Однозначної відповіді немає. D2 зазвичай орієнтована на високу зносостійкість, тоді як 95Х18 має виражену перевагу в корозійній стійкості.

Для вологого середовища та користувача, якому важлива нержавіючість, 95Х18 може бути практичнішою. Для інтенсивного абразивного різання D2 може мати перевагу за утриманням кромки.

24.10. Що краще — 95Х18 чи 440C?

Ці сталі близькі за концепцією: обидві є високохромними нержавіючими сталями, придатними для ножового застосування.

Вибір конкретного ножа краще робити за сукупністю характеристик — якістю термообробки, геометрією, твердістю, заточуванням і призначенням, а не лише за назвою сталі.

24.11. Що краще — 95Х18 чи CPM 20CV?

Якщо головним критерієм є максимальне утримання ріжучої кромки при абразивному різанні, CPM 20CV має значну перевагу завдяки своїй високій карбідній складовій.

95Х18 натомість може бути практичнішою для користувача, якому достатньо хорошої зносостійкості, але важливі корозійна стійкість та більш традиційне заточування.

24.12. Що краще — 95Х18 чи CPM S90V?

Це сталі з різною філософією. CPM S90V орієнтована на дуже високу зносостійкість і тривале утримання кромки. 95Х18 має значно більш збалансований профіль і простіше практичне обслуговування.

Якщо користувач не потребує максимальної зносостійкості, переваги S90V можуть бути для нього надлишковими.

24.13. Чи можна мити ніж із 95Х18?

Так, але після миття ніж потрібно ретельно висушити. Не рекомендується залишати воду на клинку або зберігати вологий ніж у піхвах чи закритому чохлі.

Для ножів із конструктивними елементами з інших матеріалів також необхідно враховувати рекомендації щодо догляду за руків'ям, піхвами та іншими деталями.

24.14. Як доглядати за ножем із 95Х18?

Базовий догляд простий: після роботи очистити клинок, видалити залишки солі або кислот, ретельно висушити та за потреби нанести відповідний захисний засіб.

Ріжучу кромку бажано регулярно підтримувати заточуванням, не чекаючи повного затуплення.

24.15. Чи підходить 95Х18 для авторського ножа?

Так. 95Х18 може бути хорошим матеріалом для авторського ножа, особливо якщо майстер добре знає її властивості та вміє правильно виконувати термообробку й формувати геометрію клинка.

Для авторської роботи важливі не тільки марка сталі, а й майстерність виготовлення, термообробка, геометрія, ергономіка, дизайн та якість виконання деталей.

24.16. У чому головна перевага 95Х18?

Головна перевага 95Х18 — збалансоване поєднання високої корозійної стійкості, потенціалу високої твердості, хорошої зносостійкості та практичності обслуговування.

Вона не є абсолютним рекордсменом за одним параметром, але саме збалансованість робить її цікавою для широкого спектра ножів.

24.17. Кому варто обрати ніж із 95Х18?

95Х18 варто розглядати користувачам, яким потрібен корозійностійкий ніж із хорошою твердістю, стабільною ріжучою кромкою та практичним обслуговуванням.

Вона особливо доречна для тих, хто не ставить максимальне утримання кромки вище за всі інші характеристики та цінує баланс властивостей.

25. Висновок — 95Х18: баланс високої зносостійкості та нержавіючої практичності

95Х18 — це високохромна корозійностійка сталь мартенситного класу, яка поєднує високий вміст вуглецю та хрому. Саме це поєднання створює основу для її використання в ножовому виробництві: сталь здатна після правильної термообробки отримувати високу твердість, формувати стабільну ріжучу кромку та забезпечувати високу стійкість до корозії.

Водночас 95Х18 не варто оцінювати за принципом абсолютного лідерства. Сучасні порошкові сталі можуть суттєво перевершувати її за окремими параметрами, насамперед за максимальною зносостійкістю та утриманням ріжучої кромки. Проте це не робить 95Х18 застарілим або непридатним матеріалом.

25.1. Сила 95Х18 — у балансі властивостей

Головна цінність 95Х18 полягає саме у збалансованому поєднанні властивостей.

• висока корозійна стійкість;
• високий потенціал твердості;
• хороша практична зносостійкість;
• стабільна ріжуча кромка за правильної геометрії;
• можливість практичного заточування;
• широкий спектр ножового застосування.

Цей баланс робить 95Х18 універсальнішою для багатьох реальних завдань, ніж може здатися при простому порівнянні таблиць характеристик.

25.2. Хімічний склад — лише початок

Високий вміст вуглецю забезпечує потенціал високої твердості та бере участь у формуванні карбідної фази. Хром забезпечує корозійну стійкість і також бере участь у формуванні карбідів.

Але сам хімічний склад не визначає готовий ніж. Реальні властивості виникають у результаті взаємодії хімічного складу, термообробки та мікроструктури.

25.3. Термообробка визначає, наскільки реалізований потенціал сталі

Правильно проведена термообробка дозволяє сформувати необхідну мартенситну структуру та отримати відповідне співвідношення твердості й механічних властивостей.

Тому два ножі з однаковим написом «95Х18» можуть поводитися по-різному. Результат залежить від якості вихідного матеріалу, технології термообробки та кінцевої мікроструктури.

25.4. Геометрія може бути не менш важливою за марку сталі

Ніж ріже не тільки завдяки сталі. Товщина клинка, форма спусків, товщина за ріжучою кромкою та кут заточування безпосередньо впливають на ефективність різання.

Добре підібрана геометрія дозволяє реалізувати переваги 95Х18, тоді як невідповідна геометрія може нівелювати навіть якісний матеріал і термообробку.

25.5. 95Х18 не потрібно порівнювати з порошковими сталями за принципом «краща — гірша»

CPM 20CV, CPM S90V та інші сучасні порошкові сталі можуть запропонувати значно вищу зносостійкість. Для користувача, який постійно виконує інтенсивне абразивне різання, це може бути вагомою перевагою.

Але якщо завдання полягає у створенні практичного корозійностійкого ножа з хорошою твердістю, стабільною кромкою та можливістю нормального обслуговування, потенціалу 95Х18 може бути цілком достатньо.

25.6. Нержавіючість не скасовує догляду

Високий вміст хрому забезпечує високу корозійну стійкість, але 95Х18 не є абсолютно невразливою до корозії.

Правильний догляд залишається простим: після роботи ніж потрібно очистити, висушити та правильно зберігати. Особливу увагу слід приділяти тривалому контакту із солями, кислотами та вологою.

25.7. Для ножового виробництва важливий не тільки матеріал, а й майстер

У випадку авторського ножа остаточна якість формується цілим комплексом рішень:

• вибір матеріалу;
• якість вихідної сталі;
• термообробка;
• формування мікроструктури;
• геометрія клинка;
• ергономіка;
• заточування;
• якість ручної обробки;
• відповідність ножа його призначенню.

Саме тому якісний ніж із добре термообробленої 95Х18 може бути набагато ціннішим у практичному застосуванні, ніж виріб із дорожчої сталі, але з невдалою геометрією або недостатньо якісною термообробкою.

Тому 95Х18 залишається цілком актуальним вибором для ножів, у яких потрібен саме такий баланс. Її можливості найкраще розкриваються тоді, коли марка сталі, термообробка, геометрія, заточування та умови експлуатації правильно узгоджені між собою.

95Х18 — це не про максимальний показник. Це про розумний баланс властивостей, який у реальному ножі часто важливіший за один рекордний параметр.

26. Редакційний висновок Knife.net.ua — кому ми рекомендуємо 95Х18

Після детального розгляду хімічного складу, мікроструктури, термообробки, експлуатаційних властивостей та особливостей догляду редакція Knife.net.ua розглядає 95Х18 як практичну високохромну нержавіючу сталь із добре збалансованим набором властивостей.

Ми не рекомендуємо 95Х18 як універсально «найкращу» сталь для будь-якого ножа. Такий підхід був би технічно некоректним. Натомість ми рекомендуємо її тим користувачам, чиї вимоги відповідають її реальним сильним сторонам.

26.1. Кому ми рекомендуємо 95Х18

Ми рекомендуємо 95Х18 користувачам, яким потрібен корозійностійкий ніж із високим потенціалом твердості, хорошою практичною зносостійкістю та можливістю відносно зручного обслуговування.

Це особливо актуально для тих, хто хоче отримати збалансований робочий ніж, не ставлячи максимальне утримання ріжучої кромки вище за всі інші характеристики.

26.2. Для повсякденного користування

95Х18 добре підходить для ножів, які регулярно використовуються в побуті та потребують хорошого захисту від корозії.

Для такого сценарію її властивості можуть бути більш ніж достатніми, а можливість практичного заточування є додатковою перевагою.

26.3. Для кухонних ножів

Редакція вважає 95Х18 доречною для кухонних ножів за умови правильно підібраної геометрії та якісної термообробки.

Корозійна стійкість є важливою перевагою в умовах регулярного контакту з водою та харчовими продуктами. Водночас ніж повинен використовуватися відповідно до свого призначення та не піддаватися невластивим йому ударним або боковим навантаженням.

26.4. Для туристичних, мисливських і польових ножів

95Х18 може бути хорошим вибором для польових ножів, якщо конструкція клинка відповідає передбаченим навантаженням.

Корозійна стійкість особливо корисна в умовах підвищеної вологості, контакту з природним середовищем та періодичного використання без можливості постійного обслуговування.

Однак для важких робіт необхідно оцінювати не тільки сталь, а й товщину клинка, геометрію, твердість та конструкцію всього ножа.

26.5. Для поціновувачів авторських ножів

95Х18 може бути цікавим вибором для авторського ножа, особливо коли майстер добре знає цей матеріал і вміє правильно реалізувати його потенціал.

У такому випадку особливу цінність мають не тільки характеристики сталі, а й робота майстра, якість термообробки, геометрія клинка, ергономіка, ручна обробка та загальна концепція виробу.

26.6. Кому не обов'язково потрібна 95Х18

Ми не рекомендуємо обирати 95Х18 лише за принципом «нержавіюча сталь — отже, вона найкраща».

Якщо основним завданням є максимально можливе утримання ріжучої кромки під інтенсивним абразивним навантаженням, варто розглянути сучасні високозносостійкі порошкові сталі.

Якщо ж ніж має працювати в умовах, де на першому місці стоїть специфічна ударна в'язкість або інша спеціальна властивість, доцільно підбирати матеріал саме під це завдання.

26.7. Наш головний критерій — відповідність ножа його власнику

Редакція Knife.net.ua вважає неправильним вибирати сталь виключно за популярністю, ціною або престижністю марки.

Правильний вибір починається з питання: «Для чого мені потрібен цей ніж?»

Якщо відповідь передбачає хорошу корозійну стійкість, високу твердість, стабільну ріжучу кромку, практичне заточування та універсальність, 95Х18 цілком може відповідати таким вимогам.

26.8. Позиція редакції Knife.net.ua

Ми вважаємо 95Х18 раціональним вибором для добре спроєктованого та якісно термообробленого ножа.

Її не потрібно штучно ставити вище сучасних порошкових сталей, але так само неправильно вважати її другорядним або застарілим матеріалом тільки через появу новіших марок.

Її реальна цінність — у тому, що вона дозволяє отримати практичний баланс властивостей, який відповідає великій кількості реальних ножових завдань.

У кінцевому підсумку ми рекомендуємо оцінювати не просто марку сталі, а готовий ніж як цілісну систему: матеріал, термообробку, мікроструктуру, геометрію, заточування, ергономіку та призначення.

27. 95Х18 — головні характеристики в одному погляді

95Х18 має збалансований набір характеристик, який робить цю сталь практичним матеріалом для широкого спектра ножів. Нижче зібрані основні технічні та експлуатаційні властивості, розглянуті в цій статті.

27.1. 95Х18 — технічний профіль

Якщо звести всю інформацію до кількох ключових характеристик, профіль 95Х18 виглядає так:

• Корозійна стійкість: висока.
• Твердість: високий потенціал після правильної термообробки.
• Зносостійкість: добра для традиційної нержавіючої сталі, але не максимальна серед сучасних порошкових матеріалів.
• Ріжуча здатність: значною мірою залежить від геометрії клинка та товщини ріжучої кромки.
• Заточування: практичне за використання відповідних абразивів.
• Догляд: нескладний, але повністю нехтувати ним не можна.
• Універсальність: висока за умови правильної конструкції ножа.

27.2. Що найважливіше запам'ятати про 95Х18

95Х18 — це сталь балансу. Її головна перевага не в абсолютному лідерстві за одним показником, а в можливості поєднати високу корозійну стійкість, високий потенціал твердості, хорошу практичну зносостійкість і відносно зручне обслуговування.

При цьому характеристики конкретного ножа не можна визначати тільки за маркою сталі. Реальний результат залежить від якості металу, термообробки, мікроструктури, геометрії, заточування та умов експлуатації.

Саме тому 95Х18 залишається актуальним вибором для тих ножів, де потрібен надійний баланс властивостей, а не максимальний показник одного окремого параметра.

28. Редакційний підсумок Knife.net.ua

Дослідження 95Х18 показує, що оцінювати ножову сталь потрібно не за однією цифрою або популярністю її назви, а за сукупністю властивостей та умовами використання.

95Х18 є високохромною корозійностійкою сталлю мартенситного класу. Її хімічний склад створює потенціал для високої твердості, хорошої зносостійкості та високої стійкості до корозії. Але реалізація цього потенціалу безпосередньо залежить від якості вихідного матеріалу, термообробки та отриманої мікроструктури.

28.1. Головне — не сама марка сталі

Для готового ножа марка сталі є лише відправною точкою. Реальні експлуатаційні властивості формуються всією конструкцією виробу.

Термообробка, мікроструктура, геометрія клинка, товщина ріжучої кромки, заточування та призначення можуть мати не менше значення, ніж сам хімічний склад матеріалу.

28.2. Сильна сторона — збалансованість

95Х18 не є абсолютним рекордсменом за кожним показником. Сучасні спеціалізовані сталі можуть забезпечувати вищу зносостійкість, більшу ударну в'язкість або інші переваги в конкретних умовах.

Однак 95Х18 цікава саме своїм збалансованим профілем: висока корозійна стійкість, високий потенціал твердості, хороша практична зносостійкість та можливість нормального обслуговування.

28.3. Хороший ніж починається з правильного вибору

Не існує універсальної сталі, яка однаково добре підходила б для кожного ножа та кожного користувача.

Тому правильний вибір починається не з питання «яка сталь найкраща?», а з питання «для яких завдань потрібен ніж?»

Якщо вимоги користувача відповідають властивостям 95Х18, ця сталь може бути цілком раціональним і технічно обґрунтованим вибором.

28.4. Авторський ніж — це більше, ніж матеріал клинка

Для авторського ножа особливо важливо оцінювати виріб як результат роботи майстра.

Вибір сталі, термообробка, формування геометрії, ручна обробка, ергономіка, баланс, заточування та увага до деталей разом створюють кінцевий результат.

Саме тому одна й та сама марка сталі може бути основою як посереднього виробу, так і чудового авторського ножа.

28.5. Позиція Knife.net.ua

Ми вважаємо правильним підхід, за якого жодна сталь не оцінюється ізольовано від її призначення.

95Х18 не потрібно штучно підносити над сучасними порошковими матеріалами. Але так само немає підстав вважати її неактуальною лише через появу новіших і складніших сталей.

Її місце визначається реальними властивостями та завданнями, для яких створюється конкретний ніж.

Саме такий підхід дозволяє оцінювати ножі професійно, без міфів про «найкращу сталь» і без недооцінювання перевірених матеріалів.

95Х18 залишається актуальним матеріалом для ножового виробництва там, де її баланс властивостей відповідає вимогам конкретного виробу та його власника.

Для Knife.net.ua головний критерій простий: не наскільки гучно звучить назва сталі, а наскільки добре вона реалізована в готовому ножі.

29. Джерела та технічні примітки

Матеріал про 95Х18 підготовлено на основі нормативних даних щодо хімічного складу та властивостей сталі, а також технічної інформації про її застосування, термічну обробку та поведінку в ножових конструкціях.

29.1. Основні нормативні джерела

• ГОСТ 5632 — стандарти на високолеговані сталі та сплави з корозійностійкими властивостями; для 95Х18 визначає, зокрема, нормативний хімічний склад і належність марки до мартенситного класу.
• ГОСТ 5949 — нормативна документація щодо сортового та каліброваного прокату з корозійностійких сталей.

За даними ГОСТ 5632, для 95Х18 нормуються, зокрема, 0,90–1,00 % вуглецю та 17,00–19,00 % хрому, а кремній і марганець обмежуються значенням до 0,80 %, фосфор — до 0,03 %, сірка — до 0,025 %.

29.2. Чому в статті не наведено одну «універсальну» твердість

Хімічний склад марки сталі та механічні властивості конкретного виробу — не одне й те саме.

Нормативна документація може регламентувати хімічний склад окремо від механічних характеристик конкретного виду металопродукції. Тому значення HRC необхідно пов'язувати з конкретним станом матеріалу, виробом і режимом термообробки, а не подавати як незмінну характеристику всієї марки.

29.3. Технічна примітка щодо термообробки

У статті термообробка розглядається насамперед як технологічний процес формування мікроструктури, а не як один універсальний температурний рецепт.

Для різних видів металопродукції та конкретних технологічних умов можуть застосовуватися різні режими. Тому наведені в довідкових джерелах температури не слід автоматично переносити на виготовлення кожного ножового клинка.

29.4. Технічна примітка щодо ножового застосування

Властивості, описані в цій статті, стосуються потенціалу марки сталі та загальних закономірностей її поведінки. Конкретний ніж може мати інші характеристики залежно від якості вихідного матеріалу, термообробки, геометрії, товщини ріжучої кромки, заточування та конструкції.

29.5. Що означають довідкові оцінки «висока», «добра» та «практична»

У тексті використовуються порівняльні характеристики на кшталт «висока корозійна стійкість», «добра зносостійкість» або «практичне заточування». Це редакційні узагальнення, а не окремі нормативні одиниці вимірювання.

Такі формулювання потрібно розглядати в контексті порівняння з іншими ножовими сталями та з урахуванням фактичного стану конкретного клинка.

29.6. Технічна примітка щодо аналогів

Називати 95Х18 абсолютним аналогом конкретної зарубіжної марки сталі некоректно без уточнення стандарту, хімічного складу, технології виробництва та фактичних властивостей.

Навіть якщо дві сталі мають близький хімічний склад і схожу сферу застосування, це не означає повної ідентичності їхньої мікроструктури, термообробки та експлуатаційних характеристик.

29.7. Редакційний принцип роботи з технічними даними

Knife.net.ua розділяє три рівні інформації:

1. Нормативні характеристики — дані, визначені стандартами.
2. Технічні властивості — закономірності поведінки матеріалу, підтверджені технічною літературою та практикою.
3. Редакційна інтерпретація — пояснення того, що ці властивості означають для власника ножа.

Таке розділення дозволяє не змішувати нормативну цифру, технічну оцінку та практичну пораду в одну категорію.

Саме тому ця стаття Knife.net.ua є технічною енциклопедичною статтею про матеріал, а не технологічною інструкцією з промислового виробництва або універсальним рецептом термообробки ножових клинків.

30. Як правильно читати характеристики 95Х18

Технічний опис сталі може містити десятки цифр і термінів, але для власника ножа важливо розуміти не тільки самі значення, а й що вони означають на практиці. Хімічний склад, твердість, корозійна стійкість, зносостійкість та геометрія клинка описують різні сторони одного матеріалу та готового виробу.

Найголовніше правило просте: характеристики сталі не можна читати окремо від характеристик конкретного ножа.

30.1. Що означає «95» у назві сталі?

Позначення 95Х18 належить до системи маркування, у якій перші цифри пов'язані з приблизним вмістом вуглецю, а наступне число — з основним легувальним елементом.

Для 95Х18 це відповідає приблизно 0,95 % вуглецю та 18 % хрому як орієнтирам назви марки. Фактичний нормативний діапазон ширший: вуглець становить приблизно 0,90–1,00 %, а хром — 17,00–19,00 %.

30.2. Що означає «Х18»?

«Х» у маркуванні вказує на хром, а число 18 — його орієнтовний вміст у марці.

Саме високий вміст хрому є однією з головних причин високої корозійної стійкості сталі.

30.3. Що означає HRC?

HRC — це шкала вимірювання твердості за Роквеллом, яка широко використовується для загартованих сталей.

Для ножа значення HRC допомагає оцінити опір матеріалу пластичній деформації. Вища твердість за інших рівних умов може сприяти кращій стабільності ріжучої кромки.

Але HRC не можна використовувати як єдиний показник якості ножа. Два клинки з однаковою твердістю можуть мати різну мікроструктуру, геометрію та поведінку під час роботи.

30.4. Чи означає більша твердість автоматично кращий ніж?

Ні.

Для ножа важливий баланс між твердістю та іншими механічними властивостями. Надмірна твердість без відповідної конструкції та геометрії може бути недоцільною для ножів, які працюють із підвищеними механічними навантаженнями.

Тому правильніше говорити не про «максимальну твердість», а про оптимальну твердість для конкретного призначення.

30.5. Що означає «нержавіюча сталь»?

Термін «нержавіюча» не означає, що сталь абсолютно не може кородувати.

У випадку 95Х18 високий вміст хрому дозволяє формувати пасивний захисний шар на поверхні, який значно підвищує стійкість до корозії у звичайних умовах.

Але тривалий контакт із вологою, солями, кислотами або агресивним середовищем може пошкоджувати поверхню. Тому нержавіюча сталь також потребує правильного догляду.

30.6. Що означає «висока зносостійкість»?

Зносостійкість — це здатність матеріалу чинити опір поступовому руйнуванню або втраті матеріалу під дією зношування.

Для ножа ця характеристика особливо важлива під час тривалого різання абразивних матеріалів. Вища зносостійкість може допомагати довше зберігати працездатність ріжучої кромки.

Однак не слід плутати зносостійкість із твердістю або корозійною стійкістю. Це різні характеристики.

30.7. Чому 95Х18 не можна оцінювати тільки за зносостійкістю?

Ніж працює не в лабораторній таблиці, а в реальних умовах. Для власника можуть бути важливими одночасно корозійна стійкість, твердість, різальна здатність, міцність кромки, простота заточування та зручність догляду.

Саме тому 95Х18 цікава насамперед своїм балансом властивостей, а не максимальним показником одного параметра.

30.8. Що означає «термообробка»?

Термообробка — це контрольований нагрів, витримка та охолодження сталі, за допомогою яких формується необхідна мікроструктура та змінюються її властивості.

Для ножа термообробка має фундаментальне значення, оскільки саме вона визначає, наскільки повно буде реалізований потенціал хімічного складу.

Тому фраза «клинок із 95Х18» без інформації про його термообробку дає лише частину картини.

30.9. Що означає «геометрія клинка»?

Геометрія визначає форму та товщину металу від обуха до ріжучої кромки. До неї належать, зокрема, спуски, товщина клинка, товщина за ріжучою кромкою та форма вістря.

Для різальної здатності геометрія має величезне значення. Навіть дуже якісна сталь може різати посередньо, якщо клинок має надмірно товсту або невідповідну для завдання кромку.

30.10. Що означає кут заточування?

Кут заточування визначає геометрію ріжучої кромки. Менший кут зазвичай дозволяє отримати більш агресивне різання, але водночас підвищує вимоги до стабільності кромки.

Більший кут створює більш масивну та механічно стійку кромку, але може збільшувати опір різанню.

Тому кут заточування потрібно підбирати не за принципом «чим менше — тим краще», а відповідно до твердості, геометрії та призначення конкретного ножа.

30.11. Що важливіше: сталь чи геометрія?

Таке протиставлення не зовсім правильне. Сталь і геометрія виконують різні функції.

Сталь визначає потенціал матеріалу, а геометрія визначає, як цей матеріал працюватиме в процесі різання.

Тому хороший ніж — це результат узгодження матеріалу, термообробки та геометрії, а не перемоги одного параметра над іншим.

30.12. Як правильно читати характеристики конкретного ножа?

Якщо в описі ножа зазначено «95Х18», не варто зупинятися на цій інформації. Потрібно також звернути увагу на:

• фактичну твердість клинка;
• інформацію про термообробку;
• товщину клинка;
• геометрію спусків;
• товщину ріжучої кромки;
• кут заточування;
• конструкцію та призначення ножа;
• рекомендації щодо догляду.

Саме сукупність цих характеристик дозволяє зрозуміти, як конкретний ніж буде поводитися в реальній роботі.

Такий підхід дозволяє набагато точніше оцінювати ніж і не робити висновків лише за гучною назвою сталі або одним показником HRC.

31. Головні тези дослідження 95Х18

Після детального розгляду хімічного складу, металургічної природи, мікроструктури, термообробки, експлуатаційних властивостей і практичного застосування можна сформулювати головні висновки щодо 95Х18.

31.1. 95Х18 — високохромна нержавіюча сталь мартенситного класу

95Х18 поєднує високий вміст вуглецю та хрому. Саме ця комбінація створює основу для отримання високої твердості після термообробки та високої корозійної стійкості.

31.2. Хімічний склад визначає потенціал, але не готовий результат

Наявність приблизно 0,90–1,00 % вуглецю та 17,00–19,00 % хрому пояснює багато базових властивостей сталі, але не дозволяє визначити характеристики конкретного ножа без інформації про його термообробку та мікроструктуру.

31.3. Хром — ключ до корозійної стійкості

Високий вміст хрому забезпечує здатність сталі формувати пасивний захисний шар, завдяки чому 95Х18 має високу стійкість до корозії у звичайних умовах експлуатації.

31.4. Вуглець — основа потенціалу високої твердості

Вуглець забезпечує можливість формування твердої мартенситної структури після гартування та бере участь у формуванні карбідної фази.

31.5. Мікроструктура визначає реальну поведінку сталі

Мартенситна матриця, карбідна фаза та кількість залишкового аустеніту формують ту структуру, яка безпосередньо впливає на кінцеві властивості клинка.

31.6. Термообробка — один із головних факторів якості

Правильно проведені аустенітизація, гартування та відпуск дозволяють реалізувати потенціал хімічного складу. Невдала термообробка може суттєво погіршити властивості навіть якісного вихідного матеріалу.

31.7. HRC не описує весь ніж

Твердість є важливою характеристикою, але не може використовуватися як єдиний показник якості. Два клинки з однаковим HRC можуть мати різну мікроструктуру, геометрію та поведінку під час експлуатації.

31.8. Геометрія клинка має фундаментальне значення

Товщина клинка, спуски, товщина за ріжучою кромкою та кут заточування безпосередньо визначають різальну здатність і механічну поведінку ножа.

31.9. 95Х18 має хорошу практичну зносостійкість

Карбідна фаза та висока твердість можуть забезпечувати хороше утримання ріжучої кромки. Водночас за максимальною зносостійкістю 95Х18 поступається деяким сучасним висококарбідним порошковим сталям.

31.10. Корозійна стійкість і зносостійкість — різні властивості

Високий вміст хрому не означає автоматично максимального утримання кромки. Корозійна стійкість характеризує опір хімічному руйнуванню, тоді як зносостійкість пов'язана з опором механічному та абразивному зношуванню.

31.11. 95Х18 практична в обслуговуванні

Загартовану 95Х18 можна підтримувати традиційними абразивними системами. Порівняно з деякими висококарбідними порошковими сталями її обслуговування може бути простішим.

31.12. Нержавіюча сталь все одно потребує догляду

Висока корозійна стійкість не означає абсолютну невразливість. Після контакту з водою, сіллю або кислотами клинок потрібно очистити та висушити.

31.13. Немає універсально «найкращої» ножової сталі

Вибір матеріалу залежить від завдання. Для максимальної зносостійкості можуть бути доцільні сучасні порошкові сталі, тоді як 95Х18 цікава своїм збалансованим профілем.

31.14. Якість конкретного ножа визначається не тільки маркою сталі

На кінцевий результат впливають:

• якість вихідного матеріалу;
• термообробка;
• мікроструктура;
• твердість;
• геометрія;
• заточування;
• конструкція;
• призначення ножа;
• якість роботи майстра.

31.15. Сила 95Х18 — у балансі

95Х18 не є абсолютним рекордсменом за одним показником. Її головна перевага полягає у поєднанні корозійної стійкості, високого потенціалу твердості, хорошої практичної зносостійкості та можливості нормального обслуговування.

Саме комплексний підхід дозволяє зрозуміти справжні можливості 95Х18 і правильно визначити, для яких ножів та умов експлуатації вона є найбільш доречною.

32. Кому потрібна 95Х18 — короткий редакційний чек-лист

Вибір ножової сталі має починатися не з питання «яка сталь найкраща?», а з розуміння власних потреб. 95Х18 має чітко виражений набір властивостей, тому її доцільність можна досить просто оцінити за кількома практичними критеріями.

32.1. Вам варто розглядати 95Х18, якщо:

• вам потрібен корозійностійкий ніж для регулярного використання;
• ви цінуєте високу твердість і стабільну ріжучу кромку за умови якісної термообробки;
• вам потрібна хороша практична зносостійкість, але не обов'язково максимальна серед усіх сучасних ножових сталей;
• ви хочете матеріал, який можна відносно практично заточувати відповідними абразивами;
• ніж буде використовуватися у побуті, на кухні, у туристичних, мисливських або інших повсякденних умовах, де важлива корозійна стійкість;
• ви цінуєте баланс характеристик, а не максимальний показник одного параметра;
• ви купуєте авторський ніж і довіряєте майстру, який добре знає особливості роботи з 95Х18;
• для вас важлива можливість підтримувати ніж у робочому стані без надмірно складної системи обслуговування.

32.2. 95Х18 особливо доречна, якщо вам потрібна нержавіюча практичність

Якщо ніж регулярно контактує з вологою або використовується в умовах, де немає можливості постійно контролювати стан клинка, висока корозійна стійкість 95Х18 може бути важливою практичною перевагою.

Водночас поняття «нержавіюча» не скасовує необхідності догляду. Очищення та сушіння після роботи залишаються правильною звичкою.

32.3. Вам може бути цікавіша інша сталь, якщо:

• ваше головне завдання — максимальне утримання ріжучої кромки під інтенсивним абразивним навантаженням;
• ви готові використовувати складніші системи заточування заради максимальної зносостійкості;
• ви спеціально шукаєте сучасну порошкову сталь із високою концентрацією твердих карбідів;
• ніж створюється для вузькоспеціалізованого завдання, де потрібні властивості, яких 95Х18 не ставить на перше місце.

У таких випадках доцільно розглянути інші сталі, підібрані саме під конкретний сценарій роботи.

32.4. Не обирайте 95Х18 тільки через слово «нержавіюча»

Корозійна стійкість — важлива перевага, але вона не є єдиним критерієм вибору.

Перед купівлею ножа варто звернути увагу на твердість, термообробку, геометрію клинка, товщину ріжучої кромки, кут заточування та призначення ножа.

Саме ці характеристики дозволяють зрозуміти, наскільки добре конкретний виріб реалізує потенціал сталі.

32.5. Не обирайте іншу сталь тільки через її вищу ціну

Дорожча або технологічно складніша сталь не автоматично робить ніж кращим для конкретного користувача.

Якщо властивості 95Х18 повністю відповідають вашим завданням, перехід на дорожчий матеріал може не дати практичної переваги, пропорційної різниці у вартості.

32.6. Найважливіший пункт — якість конкретного ножа

Навіть правильний вибір сталі не компенсує слабку термообробку або невдалу геометрію.

Перед покупкою авторського ножа варто оцінювати весь виріб:

• марку сталі;
• фактичну твердість, якщо вона вимірювалася;
• якість термообробки;
• геометрію клинка;
• якість заточування;
• ергономіку;
• призначення;
• репутацію та майстерність виробника.

32.7. Швидкий чек-лист покупця

32.8. Фінальна формула вибору

Обирайте 95Х18, якщо вам потрібен збалансований нержавіючий ножовий матеріал із високим потенціалом твердості, хорошою практичною зносостійкістю та адекватним обслуговуванням.

Не обирайте її лише через популярність марки — так само, як не відмовляйтеся від неї тільки тому, що існують сучасніші сталі.

Якщо всі три складові збігаються, 95Х18 може стати основою надійного, практичного та довговічного ножа.

33. Авторське право та умови використання матеріалів

Матеріали, опубліковані на Knife.net.ua, є результатом редакційної, дослідницької та творчої роботи. Тексти статей, авторські пояснення, редакційні висновки, ілюстрації, фотографії, графічні матеріали та інші елементи публікацій охороняються відповідно до законодавства України про авторське право.

33.1. Використання текстових матеріалів

Повне або часткове копіювання матеріалів Knife.net.ua, їх передрук, розміщення на інших вебресурсах, у соціальних мережах, друкованих виданнях або комерційних матеріалах допускається лише з дотриманням авторських прав та із зазначенням джерела.

При цитуванні окремих фрагментів необхідно зберігати їхній первісний зміст і не використовувати цитату таким чином, який може створювати хибне уявлення про позицію автора або редакції.

33.2. Використання фотографій та ілюстрацій

Фотографії, авторські ілюстрації та графічні матеріали, створені для публікацій Knife.net.ua, не можуть використовуватися як самостійний контент без відповідного дозволу правовласника.

Особливо це стосується комерційного використання зображень, їхнього повторного розміщення в каталогах, інтернет-магазинах, рекламних матеріалах та інших ресурсах.

33.3. Посилання на джерело

При дозволеному цитуванні або використанні невеликої частини матеріалу необхідно вказувати Knife.net.ua як джерело та, за можливості, робити активне посилання на оригінальну публікацію.

33.4. Незалежність редакційного матеріалу

Редакційні статті Knife.net.ua створюються з інформаційною та освітньою метою. Наведені технічні характеристики та пояснення не повинні сприйматися як універсальна технологічна інструкція для виготовлення або термообробки ножових клинків.

Конкретні характеристики виробу залежать від матеріалу, технології виробництва, термообробки, геометрії та інших факторів.

Якщо ви бажаєте використати матеріали Knife.net.ua у проєкті, публікації або комерційному матеріалі, рекомендуємо попередньо узгодити таке використання з правовласником.

34. Дякуємо за інтерес до українського авторського ножового мистецтва

Дякуємо, що разом із Knife.net.ua ви відкриваєте для себе світ українського авторського ножового мистецтва.

За кожним хорошим ножем стоїть набагато більше, ніж просто шматок сталі. Це поєднання знань, технології, ручної праці, досвіду майстра, уваги до деталей та розуміння того, для чого створюється конкретний виріб.

Саме тому ми створюємо наші енциклопедичні матеріали — щоб говорити про ножі не тільки як про предмети, а як про результат інженерної думки, ремесла та авторського мистецтва.

34.1. Від матеріалу — до готового ножа

Дослідження сталі — це лише одна частина великої історії. За хімічним складом стоїть металургія, за мікроструктурою — термообробка, за геометрією — майстерність, а за готовим ножем — його майбутній власник і конкретні завдання.

Ми прагнемо показувати цей шлях чесно: без міфів про «ідеальну сталь», без перебільшення характеристик і без знецінення перевірених матеріалів.

34.2. Українські майстри — серце Knife.net.ua

Knife.net.ua створений для того, щоб об'єднувати українських ножових майстрів та знайомити поціновувачів із їхньою творчістю.

Кожна авторська робота має власний характер, стиль і філософію. Саме різноманіття підходів робить українське ножове мистецтво живим і самобутнім.

34.3. Продовжуємо досліджувати

Попереду — нові сталі, нові технології, нові авторські роботи та нові дослідження. Ми продовжуватимемо розбирати матеріали детально, але говорити про них зрозумілою мовою.

Наша мета — допомогти читачеві не просто прочитати технічну характеристику, а зрозуміти, що вона означає для реального ножа.

Дякуємо за довіру, увагу до української майстерності та інтерес до світу авторських ножів.

До зустрічі в наступному дослідженні Knife.net.ua! 🇺🇦
