Сталь 65Г для ножа — властивості, термообробка, твердість та застосування

1. 65Г: класична марганцева сталь із характером

65Г — вуглецева ресорно-пружинна сталь із підвищеним вмістом марганцю, відома поєднанням міцності, пружних властивостей і здатності набувати високої твердості після відповідної термічної обробки.

На відміну від сучасних порошкових ножових сталей, 65Г не створювалася як спеціалізований матеріал для високотехнологічних ріжучих інструментів. Її основне призначення пов'язане з деталями, які працюють під пружними та циклічними навантаженнями: ресорами, пружинами, дисками та іншими конструкційними елементами.

Проте саме поєднання приблизно 0,65% вуглецю та 0,90–1,20% марганцю робить 65Г цікавою і для ножового виробництва. Після правильно підібраної термообробки сталь здатна забезпечувати високу твердість, пружність та достатню механічну міцність для відповідних конструкцій.

У цій статті Knife.net.ua розглянемо 65Г не просто як «стару добру сталь», а як повноцінний матеріал із власною металургійною логікою: від хімічного складу та ролі марганцю — до термообробки, твердості, зносостійкості, в'язкості, корозійної поведінки, заточування та практичного застосування.

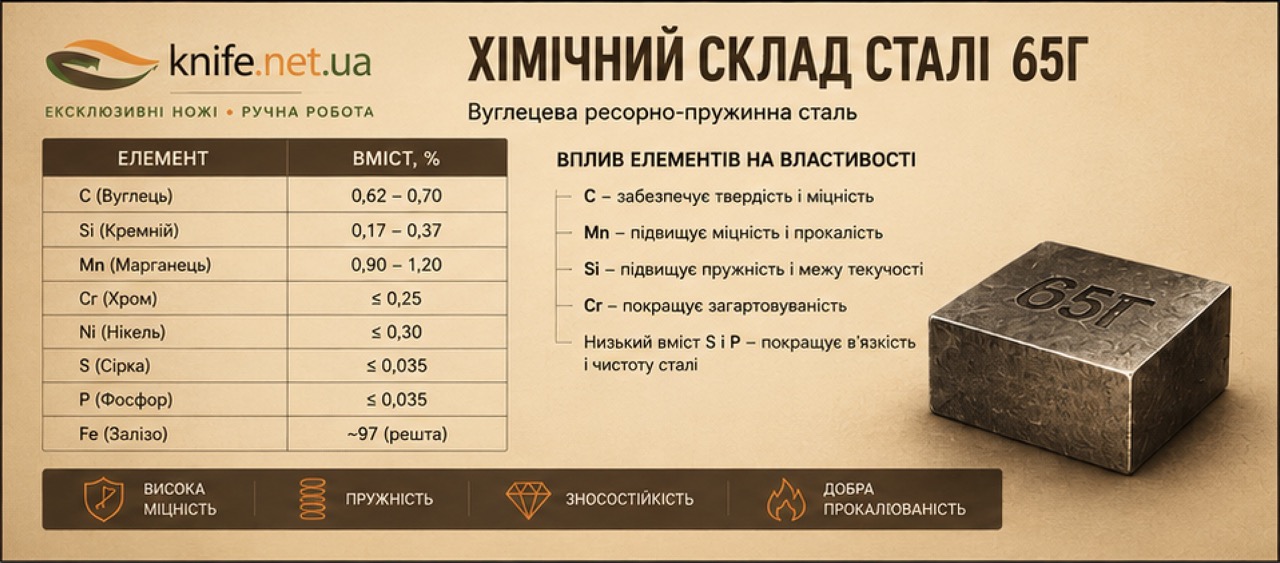

2. Хімічний склад 65Г — вуглець і марганець як основа властивостей

Хімічний склад 65Г добре пояснює характер цієї сталі. Її основою є вуглець, а головним легувальним елементом — марганець. Саме їхнє поєднання значною мірою визначає здатність сталі після термообробки набувати високої твердості та пружних властивостей.

Цифра «65» у позначенні марки пов'язана із номінальним вмістом вуглецю — близько 0,65%. Літера «Г» вказує на підвищений вміст марганцю.

За нормативним складом саме марганець відрізняє 65Г від звичайної сталі марки 65: для 65Г його вміст становить приблизно 0,90–1,20%, тоді як для сталі 65 нормативний діапазон нижчий — 0,50–0,80%.

Таким чином, 65Г не є просто «сталлю з 0,65% вуглецю». Її характер формується сукупністю компонентів, а особливо взаємодією вуглецю та марганцю під час термічної обробки.

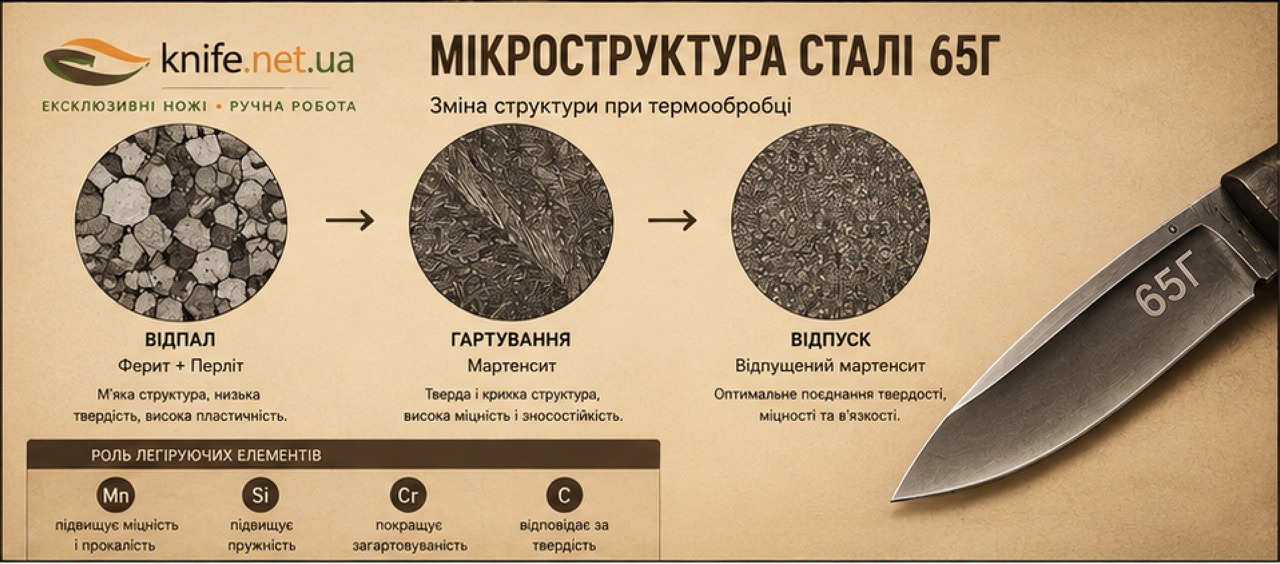

3. Мікроструктура 65Г — перліт, мартенсит і роль термообробки

Мікроструктура 65Г не є сталою величиною. Вона безпосередньо залежить від того, у якому стані перебуває метал: після відпалу, нормалізації, загартування або після наступного відпуску. Саме тому говорити про «мікроструктуру 65Г» без уточнення стану матеріалу не зовсім коректно.

У вихідному або відпаленому стані структура сталі з вмістом вуглецю близько 0,65% може бути переважно феритно-перлітною. Перліт являє собою суміш фериту та цементиту й забезпечує значно більшу твердість і міцність порівняно з чистим феритом.

Під час нагрівання до температури аустенітизації початкова феритно-перлітна структура переходить в аустеніт. Після цього швидкість і умови охолодження визначають, які структурні складові сформуються в сталі.

При достатньо швидкому охолодженні аустеніт перетворюється переважно на мартенсит — дуже тверду нерівноважну структуру. Саме утворення мартенситу створює основу для високої твердості загартованої 65Г.

Однак максимально тверда структура не завжди є оптимальною для практичної роботи. Загартований мартенсит має високі внутрішні напруження та підвищену крихкість. Тому після гартування 65Г зазвичай піддають відпуску, під час якого структура стабілізується, а властивості зміщуються від максимальної твердості у бік необхідного балансу міцності, пластичності та в'язкості.

При відпуску мартенситу відбуваються структурні зміни та виділення вуглецю у вигляді карбідної фази. З підвищенням температури відпуску твердість, як правило, зменшується, тоді як пластичність і в'язкість зростають. Саме тому режим відпуску є одним із головних інструментів керування властивостями 65Г.

Для ножового виробництва це має принципове значення. Один і той самий хімічний склад 65Г може демонструвати суттєво різну поведінку залежно від термообробки. Тому оцінювати конкретний клинок лише за написом «65Г» недостатньо — необхідно враховувати його фактичну твердість, структуру та технологію термообробки.

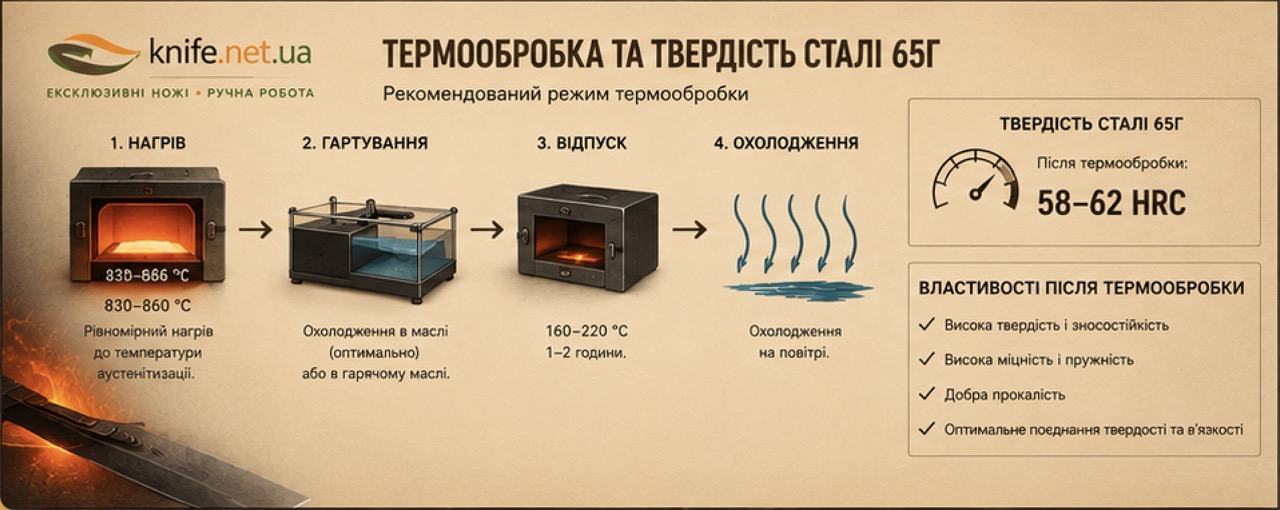

4. Термообробка 65Г — гартування, відпуск і формування властивостей

Термообробка — ключовий етап, який перетворює потенціал хімічного складу 65Г на реальні механічні властивості. Для цієї сталі важливі насамперед аустенітизація, гартування та наступний відпуск.

Гартування — формування твердого стану

Під час гартування сталь нагрівають до температури, за якої початкова структура переходить в аустеніт. Для 65Г нормативний рекомендований режим термічно оброблених зразків за ГОСТ 14959-2016 передбачає нагрів до 830 °C та охолодження в маслі.

Швидке охолодження пригнічує дифузійні перетворення аустеніту та створює умови для утворення мартенситної структури. Саме вона забезпечує високу твердість загартованої сталі.

Чому після гартування необхідний відпуск

Загартований стан не слід автоматично вважати оптимальним для готового ножа. Висока твердість супроводжується внутрішніми напруженнями та зниженою пластичністю. Відпуск дозволяє зменшити ці напруження та сформувати більш придатний для експлуатації баланс властивостей.

Для рекомендованого в ГОСТ 14959-2016 режиму випробувальних зразків 65Г передбачений відпуск при 470 °C з охолодженням на повітрі. За такого режиму стандарт встановлює для термічно оброблених зразків мінімальні механічні показники: межу текучості 785 МПа, тимчасовий опір 980 МПа, відносне подовження 8% та відносне звуження 30%.

Температура відпуску змінює характер сталі

Температура відпуску не є другорядним параметром. Нижчий відпуск дозволяє зберегти більше твердості, тоді як підвищення температури відпуску зазвичай зменшує твердість і підвищує пластичність та в'язкість.

Тому для ножа не можна просто сказати: «65Г повинна мати певний HRC». Правильніше говорити про конкретний діапазон властивостей, отриманий за певного режиму термообробки. Саме термообробка визначає, наскільки реалізується потенціал сталі в конкретному виробі.

Термообробка — це технологічна система

На результат впливають не тільки температура гартування та відпуску, а й швидкість нагрівання, час витримки, товщина заготовки, реальна температура деталі, середовище охолодження та точність контролю процесу.

Для промислової металопродукції ГОСТ 14959-2016 наводить рекомендований режим саме для стандартизованих випробувальних зразків. Це не слід сприймати як універсальний рецепт для будь-якого ножового клинка.

5. Твердість 65Г — HRC, термообробка та баланс властивостей

Твердість 65Г не є постійною характеристикою марки сталі. Вона формується насамперед у результаті термічної обробки та залежить від режиму аустенітизації, гартування, відпуску й фактичного стану металу.

Саме тому для 65Г некоректно називати одне універсальне значення HRC і переносити його на всі вироби. Загартований матеріал може мати значно вищу твердість, ніж сталь після високого відпуску, а разом зі зміною твердості змінюються міцність, пластичність і в'язкість.

Що означає HRC для 65Г

Шкала HRC використовується для визначення твердості загартованих і термічно оброблених сталей. Для ножа цей показник важливий, оскільки він впливає на здатність ріжучої кромки протистояти деформації та зношуванню.

Однак висока твердість сама по собі не означає автоматично кращий ніж. Надмірне прагнення до максимальної твердості може зменшити запас пластичності та підвищити чутливість кромки до ударних навантажень. Саме тому для 65Г важливий не максимальний показник HRC, а правильний баланс властивостей.

Твердість після гартування та відпуску

Після гартування структура 65Г стає переважно мартенситною, що забезпечує високу твердість. Наступний відпуск зменшує внутрішні напруження та змінює співвідношення твердості, міцності й в'язкості.

За рекомендованим ГОСТ 14959-2016 режимом для термічно оброблених випробувальних зразків — гартування від 830 °C в маслі та відпуск при 470 °C — стандарт нормує насамперед механічні властивості матеріалу, а не універсальне значення HRC для всіх можливих виробів.

Чому HRC не можна розглядати окремо

Для готового ножа твердість потрібно оцінювати разом із геометрією клинка, товщиною ріжучої кромки, способом заточування та призначенням виробу. Два ножі з однакової 65Г можуть поводитися по-різному навіть за близьких значень HRC, якщо вони мають різну геометрію та пройшли різну термообробку.

6. Механічні властивості 65Г — міцність, пружність і в'язкість

Головна особливість 65Г полягає не в рекордній зносостійкості, характерній для деяких сучасних порошкових сталей, а у поєднанні міцності, пружності та здатності працювати під циклічним навантаженням. Саме тому марка історично широко застосовується для ресор і пружин.

Міцність

Після відповідної термічної обробки 65Г може набувати високої міцності. Високий вміст вуглецю забезпечує можливість загартування, а марганець сприяє підвищенню прокалюваності та міцнісних характеристик сталі.

За режимом термічної обробки, наведеним у ГОСТ 14959-2016 для випробувальних зразків, стандарт встановлює мінімальну межу текучості 785 МПа та тимчасовий опір розриву 980 МПа. Ці значення характеризують конкретний нормативний стан матеріалу і не повинні автоматично переноситися на будь-який готовий ніж.

Пружність

Пружні властивості — одна з причин, чому 65Г отримала широке застосування у ресорно-пружинних деталях. Сталь здатна витримувати значні циклічні навантаження за умови правильної термообробки та відповідної конструкції деталі.

Для ножа ця властивість може бути корисною там, де конструкція передбачає певну здатність клинка протистояти навантаженню без миттєвого руйнування. Водночас не слід ототожнювати пружність із необмеженою ударною в'язкістю: поведінка клинка залежить від його товщини, геометрії, термообробки та фактичної структури металу.

В'язкість і пластичність

В'язкість визначає здатність матеріалу поглинати енергію руйнування, а пластичність — здатність деформуватися без негайного руйнування. Для ножового клинка ці характеристики особливо важливі, якщо він може зазнавати бічних або ударних навантажень.

Підвищення температури відпуску зазвичай зміщує властивості загартованої сталі в бік більшої пластичності та в'язкості, одночасно зменшуючи твердість. Саме тому термообробка 65Г є компромісом між необхідною твердістю ріжучої кромки та запасом механічної міцності.

65Г як рессорно-пружинна сталь

Історичне та нормативне призначення 65Г добре пояснює її характер. Це матеріал, орієнтований на роботу в умовах механічного та циклічного навантаження, а не виключно на максимальне утримання гострої кромки.

Саме тому при оцінюванні 65Г як ножової сталі варто дивитися ширше за один показник. Її сильна сторона — можливість отримати високу міцність і пружність у поєднанні з достатньою твердістю, тоді як корозійна стійкість і екстремальна зносостійкість не є її головними перевагами.

7. Зносостійкість 65Г — ресурс ріжучої кромки

Зносостійкість 65Г не належить до її абсолютних рекордів. Порівняно з сучасними висококарбідними порошковими ножовими сталями вона не має такої кількості твердих карбідних фаз, які забезпечують надзвичайно тривале утримання ріжучої кромки.

Водночас правильно термооброблена 65Г здатна забезпечувати цілком практичний ресурс різання. Її поведінка визначається поєднанням вмісту вуглецю, отриманої після термообробки структури, твердості та геометрії ріжучої частини.

Від чого залежить зносостійкість 65Г

Основою є вуглець, вміст якого в 65Г становить приблизно 0,62–0,70%. Після гартування та відповідного відпуску він бере участь у формуванні твердого мартенситного стану та карбідної складової.

Однак сама марка сталі не визначає остаточний ресурс кромки. На нього суттєво впливають фактична твердість, термообробка, кут заточування, товщина кромки та характер матеріалу, який ріже ніж.

65Г проти високозносостійких порошкових сталей

Якщо порівнювати 65Г із CPM 20CV, S90V або іншими висококарбідними порошковими сталями, перевага останніх у тривалості утримання кромки буде закономірною. Їхній склад і мікроструктура можуть бути оптимізовані під високу зносостійкість, зокрема завдяки значній частці твердих карбідних фаз.

65Г має іншу філософію матеріалу. Її перевага полягає не в максимальному ресурсі різання, а у можливості отримати просту, технологічно зрозумілу та добре придатну до обробки сталь із високою міцністю та пружними властивостями.

Зносостійкість — не те саме, що гострота

Висока зносостійкість допомагає довше зберігати задану геометрію ріжучої кромки, але сама по собі не робить ніж гострішим. Гострота визначається геометрією кромки та якістю заточування, тоді як зносостійкість характеризує опір матеріалу поступовому стиранню.

8. Ріжуча кромка 65Г — геометрія, стабільність і заточування

Для ножа зі сталі 65Г якість ріжучої кромки визначається не лише твердістю металу. Не менш важливими є її геометрія, товщина за зведенням, кут заточування та характер навантаження під час роботи.

Стабільність ріжучої кромки

Після правильної термообробки 65Г може забезпечувати достатню твердість для стабільної роботи тонкої ріжучої кромки. Проте надмірне зменшення кута або товщини кромки підвищує навантаження на метал і може збільшити ризик заминання чи пошкодження залежно від фактичної твердості та характеру роботи.

Тому для 65Г важливо шукати не мінімально можливу товщину кромки, а оптимальну геометрію відповідно до призначення ножа. Кухонний, мисливський, туристичний та робочий ніж можуть потребувати різних параметрів заточування навіть за використання однакової марки сталі.

Як заточується 65Г

Однією з практичних переваг 65Г є відносно проста абразивна обробка порівняно з багатьма сучасними висококарбідними порошковими сталями. Для звичайного відновлення кромки не потрібні спеціальні надтверді абразиви лише через сам факт використання марки 65Г.

Для заточування можуть використовуватися традиційні абразивні камені, водні або масляні системи, алмазні абразиви та інші засоби, підібрані відповідно до стану кромки. Вибір абразиву залежить від того, чи потрібно лише освіжити гостроту, чи повністю сформувати нову фаску.

Фінішне заточування

Після формування основної фаски ріжучу кромку можна послідовно обробляти дрібнішими абразивами. Це дозволяє зменшити залишкові задирки та отримати більш чисту ріжучу кромку.

Для повсякденного ножа не завжди потрібне дзеркальне полірування фаски. Практична ефективність визначається тим, наскільки добре геометрія та фініш відповідають матеріалу, який потрібно різати.

65Г і правильний кут заточування

Універсального кута заточування для всіх ножів із 65Г не існує. Чим тонша кромка та менший кут, тим вищою може бути початкова різальна здатність, але водночас зростає вимогливість до умов експлуатації.

Для ножа, який працює переважно на різанні м'яких матеріалів, можна використовувати більш тонку геометрію. Для робочого або польового ножа, який може отримувати бокові чи ударні навантаження, доцільніше залишити більший запас металу біля кромки.

9. Корозійна стійкість 65Г — чому ця сталь потребує захисту

65Г не є нержавіючою сталлю. У її складі міститься лише до приблизно 0,25% хрому, тоді як основну роль у формуванні властивостей відіграють вуглець і марганець. Тому розраховувати на пасивний корозійностійкий захист, характерний для високохромистих нержавіючих сталей, не можна.

Для ножа це означає просте практичне правило: клинок із 65Г потребує регулярного очищення, сушіння та захисту поверхні, особливо після контакту з водою, вологою, потом, продуктами харчування або речовинами, що містять солі.

Чому 65Г схильна до корозії

Корозійна поведінка сталі значною мірою залежить від її хімічного складу та стану поверхні. У 65Г немає високого вмісту хрому, необхідного для формування стійкого пасивного шару нержавіючих сталей.

Тому на поверхні клинка під дією вологи та кисню можуть утворюватися продукти окиснення. Швидкість цього процесу залежить від умов експлуатації, стану поверхні, температури, вологості та наявності солей або інших агресивних речовин.

Патина та активна корозія — не одне й те саме

На вуглецевих сталях з часом може формуватися зміна кольору поверхні — патина. Вона є результатом хімічних реакцій поверхні з навколишнім середовищем і не повинна автоматично ототожнюватися з глибоким корозійним ураженням.

Натомість рудий наліт, шорсткість, виражені осередки окиснення або раковини на поверхні вже свідчать про корозійний процес, який бажано не залишати без уваги.

Як захистити ніж із 65Г

• після контакту з вологою витерти клинок насухо;
• не залишати ніж надовго мокрим або забрудненим;
• після контакту із сіллю чи агресивними речовинами промити, очистити та висушити поверхню;
• для тривалого зберігання використовувати відповідний захисний склад для сталі;
• періодично оглядати поверхню клинка на ранні ознаки окиснення.

Саме тут проявляється одна з головних відмінностей 65Г від сучасних нержавіючих ножових сталей: догляд за клинком є не другорядною рекомендацією, а частиною нормальної експлуатації матеріалу.

10. В'язкість 65Г — ударні навантаження, пружність і межі застосування

В'язкість — одна з найважливіших характеристик для розуміння поведінки ножової сталі під навантаженням. Вона показує здатність матеріалу поглинати енергію деформації та руйнування, перш ніж відбудеться перелом.

Для 65Г це питання особливо цікаве, оскільки марка належить до ресорно-пружинних сталей і призначена для роботи деталей під механічними та циклічними навантаженнями. Водночас пружність не означає необмежену ударну в'язкість.

Пружність 65Г

Високі пружні властивості — одна з характерних рис 65Г. Саме тому сталь широко застосовується для пружин, ресор, пружинних кілець та інших деталей, де необхідно протистояти пружним деформаціям.

Для ножа це може бути перевагою в конструкціях, де потрібен певний запас механічної міцності та здатність переносити навантаження без негайного руйнування. Проте реальна поведінка клинка залежить від його товщини, геометрії, термообробки та фактичної структури.

В'язкість і твердість повинні бути збалансовані

Максимальна твердість не є синонімом максимальної в'язкості. Загартований до високої твердості метал може бути менш толерантним до ударних або бічних навантажень, ніж матеріал із дещо нижчою твердістю та більш сприятливим балансом пластичності й в'язкості.

Саме тому відпуск має принципове значення. Після гартування він зменшує внутрішні напруження та дозволяє сформувати властивості, більш придатні для реальної експлуатації.

Межі ударного застосування

65Г не варто представляти як сталь, яку можна без обмежень використовувати для ударних або силових операцій. За даними Метінвест, сталь має добрий опір пружним деформаціям, але під впливом ударних навантажень може бути схильною до передчасного старіння та утворення тріщин.

Для ножа це означає, що навіть міцний клинок із 65Г не повинен автоматично розглядатися як заміна спеціалізованого інструменту для рубання, ударного навантаження чи інших операцій, для яких конструкція ножа не призначена.

Що отримуємо в результаті

Правильно термооброблена 65Г може забезпечувати дуже корисне поєднання твердості, міцності та пружності. Але її реальна в'язкість визначається не лише маркою, а конкретним режимом термообробки та конструкцією виробу.

Тому при виборі ножа з 65Г важливі не тільки слова «ресорно-пружинна сталь», а й інформація про термообробку, фактичну твердість, геометрію клинка та призначення ножа.

11. Геометрія клинка та 65Г — сталь не працює без правильної форми

Навіть добре термооброблена 65Г не може повністю розкрити свої властивості без правильно підібраної геометрії клинка. Ріжуча здатність, стабільність кромки та поведінка ножа під навантаженням визначаються не тільки маркою сталі, а й товщиною клинка, формою спусків, товщиною зведення та кутом заточування.

Геометрія визначає характер різання

Тонкий клинок із плавними спусками та тонким зведенням може забезпечувати легке різання навіть за помірної зносостійкості сталі. Навпаки, надмірно товста геометрія здатна зробити ніж менш ефективним у різанні незалежно від потенціалу 65Г.

Тому оцінювати ніж лише за товщиною клинка або маркою сталі недостатньо. Необхідно дивитися на всю ріжучу геометрію — від профілю клинка до самої вершини ріжучої кромки.

Товщина зведення та стабільність кромки

Товщина металу безпосередньо перед ріжучою кромкою впливає на баланс між різальною здатністю та механічною стабільністю. Чим тонше зведення, тим легше ніж входить у матеріал, але тим вищими стають вимоги до термообробки та умов експлуатації.

Для 65Г це особливо важливо. При правильно підібраній твердості тонка кромка може демонструвати дуже хорошу різальну здатність. Але якщо ніж використовують із навантаженнями, для яких така геометрія не призначена, навіть міцна сталь може отримати заминання або пошкодження кромки.

Спуски та призначення ножа

Для універсального ножа важливо знайти компроміс між легкістю різання та запасом міцності. Високі або низькі спуски, їхня форма та товщина біля кромки повинні відповідати призначенню конкретного виробу.

Кухонний ніж, мисливський ніж, туристичний інструмент або робочий ніж можуть використовувати одну й ту саму 65Г, але мати принципово різну геометрію. Саме тому сталь і конструкція повинні розглядатися як єдина система.

65Г і тонка ріжуча кромка

Перевага 65Г у цьому випадку полягає у можливості отримати достатньо тверду та стабільну кромку після правильної термообробки. Але прагнення зробити кромку максимально тонкою не завжди виправдане.

Якщо ніж працює переважно на чистому різанні, тонша геометрія може бути великою перевагою. Якщо ж передбачені бічні навантаження, тверді матеріали або інтенсивна польова робота, доцільно залишити більший запас металу біля кромки.

12. Заточування 65Г — абразиви, кут і практичний ресурс кромки

Заточування 65Г є відносно доступним завданням у порівнянні з багатьма сучасними високозносостійкими порошковими сталями. Відсутність великої кількості надтвердих карбідів робить сталь менш вимогливою до абразивної системи.

Які абразиви підходять для 65Г

Для формування та відновлення ріжучої кромки можуть використовуватися традиційні абразивні камені, водні та масляні камені, керамічні системи, абразивні стрічки та алмазні засоби.

Вибір залежить від стану ножа. Для регулярного підтримання гостроти достатньо дрібнішого абразиву, тоді як для відновлення пошкодженої кромки або зміни кута потрібен більш продуктивний грубий абразив.

Кут заточування 65Г

Не існує одного універсального кута, який підходив би кожному ножу з 65Г. Оптимальний кут залежить від твердості клинка, товщини кромки, геометрії та характеру роботи.

Для ножів, орієнтованих на чисте різання, можна використовувати більш тонку кромку. Для робочих та польових ножів, які можуть зазнавати значних навантажень, доцільно збільшити запас міцності ріжучої частини.

Формування нової кромки

Якщо кромка сильно затуплена або пошкоджена, спочатку формується правильна фаска грубішим абразивом. Після цього послідовно переходять до дрібніших зерен, зменшуючи сліди попереднього абразиву.

Особливо важливо контролювати утворення та повне видалення задирки. Залишена на кромці задирка може створювати ілюзію надзвичайної гостроти, але швидко відламуватися під час роботи.

Фінішна обробка

Фініш ріжучої кромки повинен відповідати завданню. Для деяких видів різання корисна добре відполірована кромка, тоді як для інших практичним може бути трохи більш виражений мікрорельєф після дрібного абразиву.

Після заточування кромку можна обережно довести на відповідному фінішному матеріалі. Головне — не округлити вершину ріжучої кромки надмірним натиском або неправильною технікою.

Перевага 65Г під час обслуговування

Для власника ножа одна з практичних переваг 65Г полягає в тому, що для підтримання робочої гостроти не потрібно застосовувати складну спеціалізовану систему заточування лише через високу карбідну твердість. Сталь добре піддається традиційній абразивній обробці.

Водночас простота заточування не означає, що кромку можна обробляти безконтрольно. Надмірне зняття металу, неправильний кут або перегрів під час машинного заточування можуть погіршити геометрію та властивості ріжучої частини.

13. Догляд за ножем із 65Г — очищення, сушіння та захист від корозії

Догляд за ножем із 65Г простий, але регулярний: після роботи клинок потрібно очистити, витерти насухо та не залишати надовго у вологому середовищі. Її хімічний склад орієнтований насамперед на механічні властивості, твердість, пружність та зносостійкість, а не на формування високої корозійної стійкості.

Для власника ножа це означає просте правило: після роботи клинок бажано очистити від забруднень, витерти насухо та не залишати надовго у вологому середовищі.

Волога — головний ворог поверхні 65Г

Контакт із водою сам по собі не означає миттєвого пошкодження сталі. Проблема виникає тоді, коли волога залишається на поверхні протягом тривалого часу. Особливо несприятливими є умови, у яких одночасно присутні вода, кисень і солі.

Піт, морська вода, солоні продукти та деякі побутові хімічні речовини можуть прискорювати корозійні процеси. Тому після такого контакту клинок бажано очистити, промити за необхідності та ретельно висушити.

Щоденний догляд

• очищайте клинок після роботи;
• не залишайте його мокрим;
• витирайте поверхню м'якою тканиною;
• періодично перевіряйте клинок на появу плям окиснення;
• для тривалого зберігання використовуйте відповідний захисний засіб.

Якщо на поверхні з'явилися перші сліди окиснення, їх краще видалити на ранньому етапі. Своєчасний догляд значно простіший, ніж відновлення поверхні після глибокої корозії.

Захисне покриття та патина

Для ножів із 65Г може використовуватися захисне покриття або контрольоване патинування поверхні. Такі способи можуть зменшувати безпосередній контакт металу з навколишнім середовищем, але не перетворюють 65Г на нержавіючу сталь.

Якщо клинок має декоративне або технологічне покриття, його стан також потрібно контролювати. Подряпини, сколи чи пошкоджені ділянки можуть стати місцями, з яких починається локальне окиснення.

Зберігання ножа

Для тривалого зберігання ніж із 65Г бажано залишати чистим і повністю сухим. Не варто зберігати його в умовах постійної високої вологості або в піхвах, якщо всередині залишилася вода чи конденсат.

14. 65Г у практиці — де ця сталь працює найкраще

Щоб правильно оцінити 65Г як ножову сталь, важливо пам'ятати про її початкове призначення. Чинний ГОСТ 14959-2016 відносить цю марку до ресорно-пружинних сталей і передбачає її використання для виготовлення пружин, ресор та інших деталей, що працюють у закаленому та відпущеному стані.

Тому поява 65Г у ножовому виробництві — це не результат того, що сталь створювалася спеціально як сучасна преміальна ножова марка. Її привабливість для майстра пов'язана з іншим: доступністю матеріалу, хорошою термооброблюваністю та можливістю отримати корисний баланс твердості, міцності й пружних властивостей.

65Г для робочих ножів

Правильно термооброблена 65Г може бути цікавою для ножів, де важливі практичність, механічна міцність і можливість відносно просто відновлювати ріжучу кромку.

Особливо логічним є використання цієї сталі в конструкціях, де від ножа очікують не рекордного утримання кромки, а передбачуваної роботи, ремонтопридатності та помірної складності обслуговування.

Мисливські та польові ножі

65Г може використовуватися для мисливських і польових ножів, якщо геометрія, твердість та термообробка відповідають конкретному призначенню. Для такого ножа важливими стають не лише різальні властивості, а й здатність переносити звичайні механічні навантаження.

Водночас низька корозійна стійкість означає, що польовий ніж із 65Г потребує більш уважного догляду після роботи у вологому середовищі.

Ножі для майстра, який цінує простоту обслуговування

Однією з практичних переваг 65Г є відносно нескладне відновлення ріжучої кромки. Для цього не потрібна така спеціалізована абразивна система, яка часто бажана для висококарбідних порошкових сталей.

Це може бути важливо для користувача, який регулярно працює ножем і хоче самостійно підтримувати його гостроту звичайними абразивами.

Де 65Г має менше переваг

65Г не є оптимальним вибором, якщо головною вимогою є максимальна корозійна стійкість. У таких умовах сучасні нержавіючі сталі мають очевидну перевагу.

Так само не варто очікувати від 65Г такого самого ресурсу ріжучої кромки, який можуть забезпечувати сучасні високозносостійкі порошкові сталі з великою кількістю твердих карбідів.

І, нарешті, сама назва «рессорно-пружинна сталь» не повинна використовуватися як аргумент для необмеженого ударного застосування ножа. Призначення конкретного клинка визначається його конструкцією, термообробкою та геометрією.

Чому 65Г залишається цікавою

Попри відсутність сучасної порошкової технології, 65Г залишається цікавим матеріалом для авторського ножового виробництва. Вона дозволяє майстру працювати з добре відомою металургійною системою та отримувати властивості, які можна адаптувати під конкретну конструкцію.

Її сильна сторона — не одна рекордна характеристика, а збалансований набір практичних властивостей: достатня твердість після термообробки, хороша міцність, пружність, практична зносостійкість та відносно проста заточка.

15. 65Г і корозія в реальному житті — практичні сценарії

Теоретична корозійна стійкість і поведінка ножа в реальному житті — не зовсім одне й те саме. Для 65Г цей момент особливо важливий, оскільки сталь не має достатнього вмісту хрому для формування властивостей нержавіючої сталі. Тому результат значною мірою залежить від умов експлуатації та догляду за поверхнею.

Сухе повсякденне використання

У сухих умовах ніж із 65Г може нормально використовуватися без постійної боротьби з корозією. Якщо після роботи клинок очищається та витирається насухо, ризик появи активного окиснення значно зменшується.

Для користувача це означає, що 65Г не є «одноразовою» або надмірно проблемною сталлю. Вона просто потребує більшої уваги, ніж сучасні нержавіючі ножові сталі.

Волога, дощ і польові умови

У туристичному, мисливському або польовому використанні ситуація змінюється. Дощ, висока вологість, мокрі піхви, конденсат і тривалий контакт із вологою створюють сприятливі умови для окиснення поверхні.

Після роботи в таких умовах клинок бажано очистити та ретельно висушити. Якщо ніж зберігається у піхвах, потрібно переконатися, що всередині не залишилася волога.

Сіль і агресивне середовище

Особливо уважного догляду потребує контакт із морською водою, потом та солоними речовинами. Іони хлору та солі можуть прискорювати корозійні процеси на поверхні вуглецевих сталей.

Після такого контакту недостатньо просто залишити ніж висихати. Клинок бажано очистити, за необхідності промити прісною водою, після чого повністю висушити та нанести відповідний захисний засіб.

Їжа та кухонне використання

При використанні 65Г на кухні необхідно враховувати контакт із кислотами та вологою. Деякі продукти можуть швидко змінювати стан поверхні вуглецевої сталі, викликаючи потемніння або утворення патини.

Зміна кольору поверхні не завжди означає небезпечне руйнування металу. Проте активну корозію залишати без уваги не слід, особливо якщо на поверхні з'являються шорсткість або глибокі осередки окиснення.

Тривале зберігання

Якщо ніж із 65Г не використовується протягом тривалого часу, перед зберіганням клинок потрібно очистити та повністю висушити. Для тривалого зберігання доцільно використовувати сумісний із матеріалом захисний засіб і періодично перевіряти стан поверхні.

16. Переваги та обмеження 65Г — чесна оцінка сталі

65Г не належить до сучасних універсальних порошкових сталей, але це зовсім не означає, що вона втратила практичну цінність. Її сильні та слабкі сторони просто знаходяться в іншій площині.

Головні переваги 65Г

• Хороша термооброблюваність — властивості сталі можна суттєво змінювати режимом гартування та відпуску.
• Висока міцність після правильної термообробки — важлива для робочих конструкцій.
• Пружні властивості — характерна риса сталі рессорно-пружинної групи.
• Практична твердість — після гартування та відповідного відпуску можна отримати твердий робочий матеріал.
• Відносно проста заточка — сталь не має тієї карбідної системи, яка робить деякі сучасні порошкові сталі особливо вимогливими до абразивів.
• Доступність матеріалу та технології обробки — одна з причин, чому 65Г залишається цікавою для майстрів.

Основні обмеження

• Низька корозійна стійкість порівняно з нержавіючими ножовими сталями.
• Не рекордна зносостійкість у порівнянні з висококарбідними порошковими сталями.
• Залежність властивостей від термообробки — неправильно підібраний режим може суттєво погіршити поведінку готового виробу.
• Чутливість до невідповідної геометрії — надто тонка або неправильно сформована кромка може не відповідати умовам експлуатації.
• Необхідність регулярного догляду — особливо у вологому, польовому або морському середовищі.

У чому 65Г може виграти у дорожчої сталі

Порівнювати 65Г із сучасною порошковою сталлю лише за ціною або кількістю легувальних елементів неправильно. У реальному ножі велике значення мають термообробка, геометрія, якість виготовлення та відповідність сталі конкретному завданню.

Для користувача, який регулярно заточує ніж самостійно та не боїться базового догляду від корозії, 65Г може бути цілком раціональним вибором. Її відносна простота обслуговування та механічні властивості можуть бути важливішими за максимальний ресурс кромки.

У чому сучасні сталі мають перевагу

Якщо пріоритетом є максимальна корозійна стійкість, дуже тривале утримання ріжучої кромки або мінімальна потреба в догляді, сучасні нержавіючі та порошкові сталі можуть бути практичнішими.

Проте це не робить 65Г «поганою» сталлю. Вона просто має інший набір властивостей і потребує іншого підходу до вибору, термообробки та експлуатації.

17. Для кого підходить 65Г — практичний вибір сталі

65Г може бути хорошим вибором для користувача, який цінує механічну міцність, пружні властивості, доступність обслуговування та можливість самостійно відновлювати ріжучу кромку. Це не сталь для тих, хто хоче повністю забути про догляд, але вона може добре працювати там, де користувач розуміє її характер.

Для робочого ножа

65Г може бути доречною для робочого ножа, якщо його конструкція та термообробка відповідають передбаченим навантаженням. Для такого застосування важливими є не рекордне утримання кромки, а надійність, ремонтопридатність і можливість швидко відновити робочий стан ножа.

Для мисливця та туриста

У польових умовах 65Г може бути цікавою завдяки своїм механічним властивостям і відносно простому заточуванню. Користувач може підтримувати гостроту ножа звичайними абразивами без складної спеціалізованої системи.

Однак тут потрібно прийняти іншу особливість сталі: після дощу, контакту з вологою або тривалого перебування у вологих піхвах клинок потребує очищення та сушіння.

Для майстра авторського ножа

Для ножового майстра 65Г цікава можливістю отримувати різні комбінації властивостей за допомогою термообробки. Разом із правильно спроєктованою геометрією це дозволяє створювати клинки з вираженим робочим характером.

У цьому випадку особливого значення набуває не сама назва марки, а якість вихідного металу, технологія термообробки, контроль температури та фактичні результати після обробки.

Для користувача, який сам заточує ніж

65Г добре підходить тим, хто не хоче залежати від складних систем заточування. Для підтримання ріжучої кромки можна використовувати традиційні абразиви, а правильна геометрія дозволяє досить швидко повернути ножу робочу гостроту.

Для кого 65Г може бути особливо цікавою

• для користувачів, яким важлива механічна міцність;
• для власників робочих і польових ножів;
• для тих, хто регулярно заточує ножі самостійно;
• для користувачів, які готові приділяти увагу захисту від корозії;
• для прихильників класичних сталей із добре зрозумілою технологією термообробки;
• для тих, хто оцінює ніж у комплексі, а не лише за максимальною твердістю або зносостійкістю.

18. Коли 65Г — не найкращий вибір

Попри свої сильні сторони, 65Г не є універсальною ножовою сталлю. Іноді інший матеріал буде логічнішим вибором. Важливо розуміти ці ситуації ще до виготовлення або придбання ножа.

Якщо головна вимога — корозійна стійкість

Якщо ніж постійно працюватиме біля моря, у дуже вологому середовищі або використовуватиметься там, де регулярний догляд неможливий, 65Г може бути не найкращим рішенням.

У таких умовах доцільніше розглядати сучасні нержавіючі сталі, спеціально розроблені для високої корозійної стійкості. Вони дозволяють зменшити залежність результату від щоденного догляду.

Якщо потрібне максимальне утримання кромки

Користувач, який хоче якомога довше працювати без повторного заточування, може отримати більшу практичну перевагу від високозносостійкої порошкової сталі.

У цьому випадку 65Г програватиме спеціалізованим висококарбідним сталям за тривалістю утримання ріжучої кромки. Її перевага полягає не в рекордній зносостійкості.

Якщо потрібен ніж із мінімальним доглядом

65Г вимагає простого, але регулярного догляду. Якщо користувач не хоче витирати клинок після контакту з вологою або контролювати стан поверхні, нержавіюча сталь буде практичнішим вибором.

Якщо потрібна конкретна спеціалізована властивість

Сучасне ножове матеріалознавство дозволяє підбирати сталі під конкретні завдання: високу корозійну стійкість, надзвичайне утримання кромки, підвищену в'язкість, простоту заточування або їхнє різне поєднання.

65Г не повинна конкурувати з усіма цими матеріалами одночасно. Її потрібно оцінювати в контексті конкретного завдання.

Якщо від ножа очікують «універсальності без компромісів»

Такої властивості практично не існує. Будь-яка сталь є компромісом між твердістю, міцністю, в'язкістю, зносостійкістю, корозійною стійкістю, технологічністю та ціною.

Тому 65Г не є поганим вибором лише тому, що існують сучасніші матеріали. Поганим вибором вона стає тоді, коли її властивості не відповідають реальним умовам експлуатації.

19. 65Г у розвитку ножових сталей — від класичних сплавів до сучасних порошкових матеріалів

Історія ножових сталей — це не проста послідовність від «старих» матеріалів до «кращих». Різні сталі створювалися для різних завдань, а розвиток металургії поступово розширював можливості вибору. 65Г належить до класичної групи ресорно-пружинних сталей, тоді як Історія ножових сталей — це не проста послідовність від «старих» матеріалів до «кращих». Різні сталі створювалися для різних завдань, а розвиток металургії поступово розширював можливості вибору. 65Г належить до класичної групи ресорно-пружинних сталей, тоді як порошкова металургія відкрила можливість створювати сталі зі складнішим легуванням і контрольованою карбідною структурою.

Класичний підхід — властивості через склад і термообробку

Для 65Г основний акцент зроблено на поєднанні вуглецю та марганцю. Після гартування й відпуску сталь отримує необхідний баланс твердості, міцності та пружності. Саме тому її історичне застосування пов'язане насамперед із пружинами, ресорами та іншими деталями, що працюють у пружному стані. ГОСТ 14959-2016 прямо визначає сферу застосування цієї групи сталей для деталей машин і механізмів, які використовуються після гартування та відпуску.

Сучасний підхід — керування мікроструктурою

Порошкова металургія дала можливість отримувати сталі з дуже однорідним розподілом легувальних елементів і карбідної фази. Завдяки цьому сучасні ножові сталі можуть спеціально оптимізуватися під такі характеристики, як зносостійкість, корозійна стійкість, в'язкість або утримання ріжучої кромки.

Це не означає, що сучасна порошкова сталь автоматично краща за 65Г у будь-якій ситуації. Вона просто дозволяє отримати інший набір властивостей і часто потребує іншого підходу до термообробки, заточування та обробки.

Що змінилося в ножовому виробництві

Для сучасного ножового майстра вибір матеріалу став значно ширшим. Можна підібрати сталь із пріоритетом на корозійну стійкість, максимальне утримання кромки, високу в'язкість або певний компроміс між цими характеристиками.

65Г залишається цікавим представником іншої технологічної філософії: простий склад, зрозуміла металургія, доступна термообробка та виражені механічні властивості.

65Г як частина історії ножового матеріалознавства

Для Knife.net.ua важливо розглядати 65Г не як «застарілу сталь», а як матеріал, який допомагає зрозуміти сам принцип роботи сталі. Її приклад добре показує, наскільки сильно термообробка та геометрія впливають на поведінку клинка навіть без складної порошкової металургії.

Саме тому порівняння 65Г із сучасними сталями має сенс лише тоді, коли ми порівнюємо конкретні властивості та умови експлуатації, а не просто вік або технологію виробництва.

20. 65Г та інші сталі — чому одна марка не може бути найкращою для всіх ножів

Порівнювати 65Г з іншими ножовими сталями потрібно не за одним показником, а за сукупністю властивостей. Твердість, зносостійкість, в'язкість, корозійна стійкість, простота заточування, технологічність і ціна можуть мати різну вагу залежно від призначення ножа.

65Г проти сучасних нержавіючих сталей

Головна перевага сучасних нержавіючих сталей перед 65Г — корозійна стійкість. Якщо ніж регулярно працює у вологому середовищі та потребує мінімального догляду, нержавіючий матеріал може бути практичнішим.

65Г, у свою чергу, може вигравати простотою заточування та своєю механічною поведінкою за правильно підібраної термообробки. Тому вибір залежить від пріоритетів користувача.

Для порівняння з сучасними високозносостійкими порошковими сталями можна окремо розглянути CPM 20CV

65Г проти високозносостійких порошкових сталей

У зносостійкості та тривалості утримання кромки сучасні висококарбідні порошкові сталі можуть мати значну перевагу. Їхня мікроструктура спеціально оптимізована для протидії абразивному зношуванню. Ще одним прикладом високозносостійкої порошкової сталі є CPM S90V.

65Г не намагається конкурувати з ними саме за цим показником. Натомість вона залишається цікавою завдяки простішому заточуванню, хорошим механічним властивостям і можливості отримати практичний робочий клинок без складної карбідної системи.

65Г та сталі з підвищеною в'язкістю

У ножовому світі існують сталі, спеціально оптимізовані під високу ударну в'язкість. Вони можуть бути кращим вибором для ножів, які працюють під значними динамічними навантаженнями.

Але й тут не можна робити висновок лише за маркою сталі. Геометрія клинка, товщина ріжучої частини та режим термообробки можуть суттєво змінити реальну поведінку конкретного ножа.

65Г та простота заточування

Саме в цьому аспекті класична сталь може бути дуже привабливою. Для регулярного обслуговування ріжучої кромки не потрібна складна система лише через надзвичайно тверді карбіди. Користувач може підтримувати ніж традиційними абразивами.

Для людини, яка часто використовує ніж і не хоче чекати спеціалізованого заточування, ця характеристика може мати не менше практичне значення, ніж додатковий ресурс кромки.

M390, яка також широко використовується у сучасному ножовому виробництві

Порівнюємо не сталі — порівнюємо завдання

Правильне питання звучить не так: «Яка сталь краща — 65Г чи сучасна порошкова?»

Правильніше запитати: «Яка сталь краще відповідає конкретному ножу та умовам його роботи?»

Для одного користувача пріоритетом буде корозійна стійкість. Для іншого — тривале утримання кромки. Третьому важливі простота заточування, механічна міцність або доступність матеріалу.

21. 65Г у порівнянні з іншими ножовими сталями — практична таблиця

Порівнювати 65Г з іншими ножовими сталями найкраще не за принципом «краща — гірша», а за конкретними властивостями. Такий підхід дозволяє зрозуміти, де класична марганцева сталь має практичну перевагу, а де сучасний матеріал буде логічнішим вибором.

65Г проти нержавіючої сталі

Якщо головним критерієм є стійкість до вологи та мінімальний догляд, перевага зазвичай буде на боці відповідної нержавіючої сталі. 65Г у цьому порівнянні вимагає більшої уваги до поверхні.

Водночас сама категорія «нержавіюча сталь» дуже широка. Різні марки мають різні показники твердості, зносостійкості, в'язкості та заточування, тому робити загальний висновок про всі нержавіючі сталі некоректно.

65Г проти високозносостійкої порошкової сталі

Тут різниця ще очевидніша. Висококарбідні порошкові сталі створюються для отримання дуже високої зносостійкості та тривалого утримання ріжучої кромки. 65Г не є прямим конкурентом у цій категорії.

Її перевага — в іншому наборі характеристик: механічна міцність, пружність, доступна заточка та зрозуміла технологія термообробки.

Що важливіше за саму марку

Для готового ножа результат визначається не тільки назвою сталі. Термообробка, геометрія клинка, товщина зведення, кут заточування та призначення ножа можуть змінити практичну поведінку матеріалу настільки, що просте порівняння марок стане недостатнім.

22. 65Г у цифрах — технічний паспорт сталі

Технічні характеристики 65Г потрібно розділяти на дві групи. Перша — це нормативний хімічний склад марки. Друга — властивості, які формуються в результаті термічної обробки та можуть відрізнятися залежно від конкретного стану металу.

Хімічний склад 65Г

Рекомендований режим термообробки

Наведений режим відповідає рекомендованому режиму термічної обробки випробувальних зразків, наведеному в ГОСТ 14959-2016. Його не слід автоматично сприймати як універсальний режим для кожного ножового клинка.

Механічні властивості за нормативним режимом

Ці механічні показники характеризують стандартизований стан випробувального матеріалу. Вони не є автоматичними характеристиками будь-якого ножа з написом «65Г».

Що не можна визначити лише за маркою 65Г

• точну твердість готового ножа в HRC;
• фактичну в'язкість конкретного клинка;
• реальний ресурс ріжучої кромки;
• оптимальний кут заточування;
• точну поведінку ножа при ударних навантаженнях;
• якість конкретної термообробки.

Для цих характеристик потрібна інформація про конкретний матеріал, його стан після термообробки та конструкцію виробу.

23. Практичні рекомендації — як максимально розкрити потенціал 65Г

Потенціал 65Г розкривається не одним параметром, а правильним поєднанням матеріалу, термообробки, геометрії та умов експлуатації. Це особливо важливо для ножового виробництва, де одна й та сама марка сталі може поводитися по-різному залежно від технології виготовлення.

1. Починати потрібно з якісного металу

Для отримання прогнозованого результату важливо використовувати матеріал із відомим походженням і контрольованим хімічним складом. Назва «65Г» сама по собі не гарантує однакової якості будь-якої заготовки.

2. Термообробка повинна відповідати конструкції

Гартування та відпуск визначають структурний стан сталі й значною мірою формують її твердість, міцність та в'язкість. Тому режим повинен підбиратися не абстрактно, а з урахуванням товщини заготовки, геометрії та призначення майбутнього ножа.

Рекомендований у нормативній документації режим 830 °C → масло → 470 °C → повітря є орієнтиром для стандартизованих випробувальних умов, а не універсальним рецептом для кожного клинка.

3. Геометрія повинна відповідати твердості

Тонка ріжуча кромка може дати чудову різальну здатність, але вона повинна відповідати фактичним властивостям термообробленого металу та призначенню ножа.

Для робочих і польових ножів доцільно залишати достатній запас металу біля кромки. Для ножів, орієнтованих на чисте різання, геометрія може бути тоншою.

4. Не гнатися за максимальною твердістю

Максимальна твердість не є універсальною метою. Надмірно твердий клинок може втрачати частину запасу пластичності та в'язкості. Оптимальним є такий баланс властивостей, який відповідає реальній роботі ножа.

5. Підтримувати кромку, а не чекати повного затуплення

Регулярне легке заточування дозволяє підтримувати робочу гостроту без значного зняття металу. Для 65Г це особливо практично завдяки відносно простій абразивній обробці.

6. Контролювати перегрів під час заточування

Під час машинного заточування необхідно уникати надмірного нагрівання ріжучої кромки. Локальний перегрів може змінити властивості вже термообробленого тонкого шару металу.

7. Не забувати про корозійний захист

Після роботи у вологому середовищі клинок необхідно очистити та висушити. Для тривалого зберігання доцільно використовувати відповідний захисний засіб.

8. Використовувати ніж за призначенням

Навіть міцна та правильно термооброблена 65Г не робить будь-який ніж універсальним ударним інструментом. Конструкція клинка має відповідати навантаженням, для яких він створений.

24. FAQ про 65Г — відповіді на головні запитання

Що таке сталь 65Г?

65Г — марганцева рессорно-пружинна сталь із приблизно 0,62–0,70% вуглецю та 0,90–1,20% марганцю. Вона відома високою міцністю та пружними властивостями після відповідної термообробки.

Чи є 65Г нержавіючою сталлю?

Ні. 65Г не належить до нержавіючих сталей і потребує захисту від корозії, особливо у вологому або солоному середовищі.

Чому сталь називається 65Г?

Число «65» пов'язане з номінальним вмістом вуглецю — приблизно 0,65%, а літера «Г» вказує на підвищений вміст марганцю.

Яка твердість 65Г у HRC?

Єдиного універсального значення HRC для всієї 65Г немає. Твердість залежить від режиму гартування та відпуску, а також від фактичного стану конкретного виробу.

Чи добре 65Г тримає заточку?

65Г має практичну зносостійкість після правильної термообробки, але не належить до сталей із максимальною зносостійкістю. Висококарбідні порошкові сталі зазвичай довше утримують ріжучу кромку.

Чи легко заточувати 65Г?

Так. Порівняно з багатьма високозносостійкими порошковими сталями 65Г відносно легко піддається традиційній абразивній обробці.

Чи потрібні алмазні абразиви для 65Г?

Ні, вони не є обов'язковими. Для заточування 65Г можуть використовуватися традиційні абразивні камені та інші системи. Алмазні абразиви також можуть бути ефективними, особливо для швидкого зняття матеріалу.

Чи підходить 65Г для ножа?

Так, за умови правильної термообробки та відповідної геометрії. Її сильними сторонами можуть бути міцність, пружність, практична твердість і відносно проста заточка.

Чи підходить 65Г для мисливського ножа?

Може підходити, якщо конструкція та термообробка відповідають призначенню. Потрібно враховувати її невисоку корозійну стійкість і необхідність догляду після роботи у вологому середовищі.

Чи підходить 65Г для кухонного ножа?

Технічно може використовуватися, але потребуватиме уважнішого догляду, ніж нержавіючі сталі. Контакт із вологою та кислими продуктами може прискорювати окиснення поверхні.

Чим 65Г відрізняється від сучасної порошкової сталі?

65Г має класичний склад і технологію виробництва та орієнтована насамперед на міцність і пружні властивості. Сучасні порошкові сталі можуть забезпечувати значно вищу зносостійкість, корозійну стійкість або інші спеціалізовані характеристики залежно від конкретної марки.

Чи є 65Г кращою за CPM 20CV, M390 або S90V?

Не існує універсальної відповіді. CPM 20CV, M390 і S90V мають інший набір властивостей і значно вищу зносостійкість. 65Г може бути цікавішою там, де важливі механічні властивості, доступність заточування та класична технологія роботи зі сталлю.

Як 65Г реагує на воду та як доглядати за ножем?

65Г не є нержавіючою сталлю, тому тривалий контакт із водою та вологою може спричиняти корозію. Після роботи клинок потрібно очистити та висушити, а під час тривалого зберігання — захистити поверхню відповідним засобом і періодично перевіряти її стан.</p>

Чи можна зробити 65Г дуже твердою?

Після гартування 65Г може набувати високої твердості, але для готового ножа важливо не максимізувати HRC, а сформувати збалансоване співвідношення твердості, міцності, пластичності та в'язкості.

Чому один ніж із 65Г може працювати краще за інший?

Через відмінності у вихідному матеріалі, термообробці, фактичній твердості, геометрії клинка, товщині зведення, куті заточування та якості виготовлення. Однакова марка сталі не гарантує однакової поведінки готових ножів.

25. Міфи про 65Г — що правда, а що перебільшення

Навколо класичних ножових сталей часто виникають спрощені твердження. 65Г не є винятком. Її можуть називати або «простою дешевою сталлю», або навпаки — універсальним матеріалом для будь-якого ножа. Обидва підходи однаково далекі від точного розуміння властивостей матеріалу.

Міф 1. «65Г — це просто дешева сталь»

Не зовсім. Вартість матеріалу не визначає його механічні властивості. 65Г має конкретний хімічний склад і належить до ресорно-пружинних сталей, для яких важливі міцність, пружність та здатність працювати після термічної обробки.

Її відносна доступність може бути перевагою, але це не скасовує необхідності правильної термообробки та грамотного виготовлення ножа.

Міф 2. «Якщо сталь дуже тверда — вона автоматично краща»

Ні. Твердість є лише одним із показників. Для ножа важливі також міцність, в'язкість, стабільність ріжучої кромки, зносостійкість та корозійна стійкість.

Занадто високий акцент лише на твердості може призвести до небажаного зменшення пластичності та запасу в'язкості. Саме тому термообробка 65Г повинна формувати не максимальну цифру HRC, а властивості, відповідні призначенню ножа.

Міф 3. «65Г дуже добре тримає заточку, як сучасні порошкові сталі»

Це перебільшення. 65Г має практичну зносостійкість, але не належить до висококарбідних сталей, спеціально оптимізованих для максимального утримання ріжучої кромки.

Сучасні високозносостійкі порошкові сталі можуть забезпечувати значно більший ресурс різання. Сильною стороною 65Г є натомість відносно проста заточка та хороший механічний баланс після правильної термообробки.

Міф 4. «65Г іржавіє миттєво»

Також ні. 65Г дійсно не є нержавіючою сталлю, тому потребує захисту від корозії. Але за нормального догляду клинок не перетворюється на іржавий метал після першого контакту з водою.

Основне правило просте: після контакту з вологою клинок потрібно очистити та висушити, а для тривалого зберігання — забезпечити відповідний захист поверхні.

Міф 5. «65Г можна використовувати як завгодно, бо це ресорно-пружинна сталь»

Ні. Назва групи сталі не робить конкретний ніж універсальним ударним інструментом. Поведінка клинка залежить від його геометрії, товщини, термообробки та фактичного стану металу.

Навіть міцний ніж не повинен використовуватися для операцій, для яких він конструктивно не призначений.

Міф 6. «65Г завжди має однакову твердість»

Це неправильно. Твердість формується термообробкою. Гартування, середовище охолодження та відпуск змінюють структурний стан і, відповідно, механічні властивості матеріалу.

Тому твердість конкретного ножа потрібно визначати вимірюванням, а не лише за назвою сталі.

Міф 7. «Сучасна порошкова сталь завжди краща за 65Г»

Не обов'язково. Порошкова сталь може мати значну перевагу в окремих характеристиках — наприклад, у зносостійкості або корозійній стійкості. Але конкретний вибір залежить від завдання.

Для користувача, якому важливі доступна заточка, механічні властивості, ремонтопридатність та класична технологія виготовлення, 65Г може бути цілком раціональним матеріалом.

26. 65Г в авторському ножі — сталь, термообробка та майстерність

У авторському ножі сталь є лише одним із елементів кінцевого результату. Навіть добре відомий матеріал може продемонструвати абсолютно різний характер залежно від того, як майстер підготував заготовку, виконав термообробку, сформував геометрію та заточив ріжучу кромку.

Сталь — це потенціал

Марка 65Г визначає хімічну основу матеріалу, але не описує готовий ніж. Вона задає потенційний діапазон властивостей, які майстер повинен реалізувати технологічно.

Саме тому однакова 65Г може стати основою як тонкого різального клинка, так і більш масивного робочого ножа. Різницю створюють конструкція, термообробка та призначення виробу.

Роль термообробки

Для 65Г термообробка має особливе значення. Саме вона формує структурний стан сталі після нагрівання та охолодження і дозволяє керувати співвідношенням твердості, міцності та в'язкості.

Майстер повинен не просто «загартувати сталь», а отримати стан матеріалу, який відповідає конкретному ножу. Надмірно тверда кромка може бути небажаною для важкої роботи, а надмірно м'яка — швидше втрачати геометрію під час різання.

Роль геометрії

Після термообробки формується остаточний характер клинка. Товщина обуху, спуски, зведення, форма вістря та кут ріжучої кромки визначають, як ніж передаватиме навантаження на матеріал, який він ріже.

Тому два ножі з 65Г можуть мати однакову твердість, але зовсім різну різальну здатність і поведінку в роботі.

Роль заточування

Навіть чудова геометрія не розкриється без якісного заточування. Рівномірні фаски, стабільний кут та правильно сформована вершина ріжучої кромки безпосередньо впливають на перше враження від ножа та його подальшу роботу.

Для 65Г це особливо приємний аспект: користувач може відносно легко підтримувати кромку в робочому стані традиційними абразивами.

Авторський ніж — це система

У хорошому авторському ножі не існує окремо «хорошої сталі», «хорошої термообробки» або «хорошої геометрії». Всі ці елементи повинні працювати разом.

• 65Г — матеріальна основа;
• термообробка — формування структурного стану;
• геометрія — передача механічного навантаження;
• заточування — реалізація різальної здатності;
• догляд — збереження поверхні та робочого стану;
• майстерність — поєднання всіх елементів в один готовий виріб.

Чому авторська робота змінює сприйняття 65Г

У промисловому виробництві марка сталі часто сприймається як один із технічних параметрів. В авторському ножі вона стає частиною задуму майстра.

Майстер може свідомо обрати 65Г не тому, що вона має максимальні показники в таблиці, а тому, що її характер відповідає конкретній конструкції. Саме тут класична сталь отримує нове життя — вже не просто як конструкційний матеріал, а як частина авторської концепції ножа.

27. 65Г — підсумкова оцінка властивостей сталі

65Г — класична марганцева рессорно-пружинна сталь, головні властивості якої формуються поєднанням приблизно 0,65% вуглецю, підвищеного вмісту марганцю та правильної термічної обробки.

Це не висококарбідна порошкова сталь і не нержавіючий матеріал. Її не варто оцінювати за критеріями, створеними для CPM 20CV, M390, S90V або інших сучасних спеціалізованих ножових сталей.

Що є сильною стороною 65Г

• Механічна міцність — важлива характеристика сталі після відповідної термообробки.
• Пружні властивості — характерна риса рессорно-пружинної групи.
• Термооброблюваність — властивості матеріалу значною мірою можна формувати режимом гартування та відпуску.
• Практична зносостійкість — достатня для багатьох робочих ножів, хоча не рекордна.
• Відносно проста заточка — одна з практичних переваг перед багатьма висококарбідними порошковими сталями.
• Технологічна доступність — класична сталь із добре відомими принципами обробки.

Що є слабшою стороною 65Г

• Корозійна стійкість — сталь потребує регулярного очищення, сушіння та захисту.
• Утримання кромки — поступається спеціалізованим високозносостійким порошковим сталям.
• Залежність від термообробки — неправильний режим може суттєво погіршити властивості готового клинка.
• Залежність від геометрії — властивості сталі не компенсують конструктивні помилки ножа.

65Г як ножова сталь

Для ножового виробництва 65Г цікава саме своїм балансом. Вона дозволяє створювати клинки з хорошими механічними властивостями без використання складних висококарбідних систем.

Її потенціал особливо добре розкривається тоді, коли майстер правильно підбирає термообробку та геометрію під конкретне призначення ножа.

Чи можна назвати 65Г хорошою сталлю?

Так — але тільки якщо уточнити, для якого завдання. Для максимального утримання ріжучої кромки або мінімального догляду існують кращі матеріали. Для механічно надійного робочого ножа, який легко заточувати та за яким користувач готовий доглядати, 65Г може бути цілком виправданим вибором.

Тому оцінка 65Г не повинна будуватися навколо питання «краща чи гірша». Правильніше запитати: чи відповідає її набір властивостей конкретному ножу та умовам його роботи?

28. Редакційний підсумок Knife.net.ua — місце 65Г у сучасному ножовому мистецтві

65Г не є технологічним рекордсменом сучасного ножового світу. Вона не створена для максимальної корозійної стійкості та не може конкурувати з найвищою зносостійкістю сучасних порошкових сталей. Але саме тому її цінність потрібно оцінювати не за кількістю сучасних легувальних елементів, а за тим, що вона реально дозволяє отримати в руках грамотного майстра.

Це сталь із чітким характером. Її хімічна основа проста для розуміння, технологія термообробки добре відома, а механічні властивості можуть бути дуже переконливими за правильного підходу.

65Г — приклад того, що марка сталі не створює ніж сама по собі

Один із головних висновків нашого дослідження полягає в тому, що назва сталі не є готовою характеристикою ножа.

65Г може бути посереднім матеріалом у невдалому виробі та дуже хорошою основою авторського ножа, якщо майстер правильно виконав термообробку, сформував геометрію та підібрав ріжучу кромку відповідно до призначення.

Класична сталь у сучасному авторському виробництві

Сучасне ножове мистецтво не обмежується найновішими порошковими сталями. Авторський ніж — це не конкурс назв матеріалів. Це поєднання металургії, конструкції, ергономіки, технології та майстерності.

Саме тому 65Г продовжує мати своє місце серед матеріалів, які можуть використовуватися для створення авторських ножів. Вона дає майстру зрозумілу матеріальну основу, а користувачеві — можливість отримати практичний інструмент із передбачуваними принципами обслуговування.

Що повинен пам'ятати власник ножа з 65Г

• 65Г не є нержавіючою сталлю;
• фактична твердість залежить від термообробки;
• геометрія кромки не менш важлива за марку сталі;
• зносостійкість не є головною перевагою 65Г;
• сталь відносно легко заточується традиційними абразивами;
• після контакту з вологою клинок потрібно очистити та висушити;
• для тривалого зберігання поверхню бажано захищати;
• ніж потрібно використовувати відповідно до його конструктивного призначення.

Наш висновок

65Г — чесна сталь. Вона не приховує своїх обмежень і не потребує маркетингового перебільшення. Її сильні сторони — у механічних властивостях, пружності, можливості отримати високу твердість після гартування та відносній простоті заточування.

Її слабкі сторони — корозійна чутливість і помірна, порівняно з сучасними висококарбідними порошковими сталями, зносостійкість.

І саме в цьому полягає її особливість: 65Г не потрібно робити кращою, ніж вона є. Її потрібно правильно застосувати.

29. Джерела та технічні примітки

Матеріал про 65Г підготовлено на основі нормативних та технічних даних щодо хімічного складу, термічної обробки й механічних властивостей сталі. При підготовці статті ми розділяли характеристики, визначені стандартом для марки сталі, та властивості, які залежать від фактичного стану конкретного матеріалу.

Основне нормативне джерело

ГОСТ 14959-2016 «Металлопрокат из рессорно-пружинной углеродистой и легированной стали» використано як основне джерело для нормативного хімічного складу 65Г, рекомендованого режиму термічної обробки та механічних властивостей стандартизованих випробувальних зразків.

За нормативними даними для 65Г встановлено, зокрема, вміст вуглецю 0,62–0,70%, марганцю 0,90–1,20% та кремнію 0,17–0,37%. Також стандарт установлює граничний вміст низки супутніх елементів.

Технічні джерела

• ГОСТ 14959-2016 — металопрокат із ресорно-пружинної вуглецевої та легованої сталі.
• Технічні матеріали виробників і постачальників металопродукції — для уточнення практичних властивостей та сфери застосування 65Г.
• Технічна документація щодо термічної обробки — для розмежування нормативних режимів випробувальних зразків і технології обробки конкретного ножового клинка.

Додаткові технічні матеріали використовувалися для уточнення практичного призначення 65Г, її механічного характеру, особливостей термообробки та поведінки матеріалу в експлуатації.

При цьому інформація з довідкових та комерційних технічних ресурсів не повинна автоматично сприйматися як нормативна характеристика. Якщо між довідковим описом і стандартом існує різниця, для нормативних параметрів пріоритет має відповідний стандарт.

Важливе розмежування даних

У цій статті необхідно розрізняти три поняття:

• марка сталі — хімічний склад і встановлена нормативна категорія матеріалу;
• термооброблений матеріал — сталь із певною структурою та комплексом механічних властивостей;
• готовий ніж — конкретний виріб, на характеристики якого додатково впливають геометрія, технологія виготовлення та заточування.

Саме тому нормативна характеристика сталі не повинна автоматично переноситися на кожен готовий ніж.

Про числові значення

Температури термообробки, хімічний склад та механічні показники, наведені у статті, потрібно читати разом із зазначенням їхнього джерела та стану матеріалу. Особливо це стосується твердості, оскільки конкретне значення HRC формується фактичним режимом термообробки.

30. Як правильно читати характеристики 65Г

Технічні таблиці часто створюють враження, що вибрати ножову сталь можна за кількома цифрами. Насправді характеристики 65Г потрібно читати як взаємопов'язану систему.

Хімічний склад — це основа, а не готовий результат

Коли ми бачимо вміст приблизно 0,65% вуглецю та 0,90–1,20% марганцю, це описує хімічну основу марки. Але ці цифри самі по собі не говорять, наскільки твердим буде готовий ніж або як довго він триматиме заточку.

Щоб перейти від хімічного складу до реальних властивостей, потрібно врахувати термічну обробку та отриману мікроструктуру.

Температура гартування — не показник твердості

Температура гартування, наприклад 830 °C у нормативному режимі для 65Г, описує технологічну операцію. Вона не означає, що будь-яка заготовка після нагрівання до цієї температури автоматично отримає однакову твердість.

На результат впливають витримка, реальна температура металу, товщина деталі, швидкість охолодження та подальший відпуск.

HRC — характеристика конкретного стану матеріалу

Якщо для ножа вказано певне значення HRC, це потрібно розглядати як характеристику конкретного термообробленого виробу або зразка, а не як незмінну властивість марки 65Г.

Саме тому фраза «65Г має X HRC» без уточнення стану матеріалу є технічно неповною.

Зносостійкість не дорівнює міцності

Висока міцність не означає автоматично високого утримання ріжучої кромки. Зносостійкість залежить від мікроструктури, твердості, карбідної складової, умов різання та геометрії кромки.

Тому 65Г може бути міцним і пружним матеріалом, але водночас поступатися висококарбідним порошковим сталям за тривалістю збереження гострої кромки.

Пружність не дорівнює ударній в'язкості

Ці характеристики часто помилково об'єднують. Пружність описує здатність матеріалу повертатися до початкової форми після пружної деформації. В'язкість характеризує здатність поглинати енергію деформації та руйнування.

Для 65Г обидві характеристики важливі, але їх не можна використовувати як синоніми.

Корозійна стійкість — окрема характеристика

Наявність невеликої кількості хрому в складі 65Г не робить її нержавіючою сталлю. Корозійну стійкість потрібно оцінювати за загальним складом матеріалу та його поведінкою в конкретному середовищі.

Як читати характеристики готового ножа

Для конкретного ножа найкраще використовувати такий порядок:

1. Марка сталі — визначає матеріальну основу.
2. Термообробка — пояснює, як сформовано структуру.
3. Фактична твердість — показує стан конкретного клинка.
4. Геометрія — визначає характер різання.
5. Кут і товщина ріжучої кромки — впливають на стабільність та гостроту.
6. Умови експлуатації — визначають реальний ресурс ножа.
7. Догляд — особливо важливий для 65Г через її невисоку корозійну стійкість.

31. Головні тези дослідження — 65Г у десяти ключових висновках

Після розгляду хімічного складу, мікроструктури, термообробки, твердості, механічних властивостей, зносостійкості, корозійної поведінки, геометрії та практичного застосування можна сформулювати десять головних висновків про сталь 65Г.

1. 65Г — марганцева рессорно-пружинна сталь. Її основне нормативне призначення пов'язане з деталями, що працюють під пружними та циклічними навантаженнями.
2. Вуглець і марганець формують основу її характеру. Приблизно 0,62–0,70% вуглецю та 0,90–1,20% марганцю створюють основу для отримання високих механічних властивостей після термообробки.
3. Термообробка має вирішальне значення. Саме гартування та відпуск визначають структурний стан сталі та баланс між твердістю, міцністю, пластичністю і в'язкістю.
4. Універсального HRC для 65Г не існує. Твердість конкретного виробу залежить від фактичного режиму термообробки та повинна підтверджуватися вимірюванням.
5. Механічні властивості — одна з головних сильних сторін 65Г. Правильно термооброблена сталь може забезпечувати високу міцність і хороші пружні властивості.
6. 65Г не є висококарбідною порошковою сталлю. Тому її зносостійкість та утримання кромки не слід порівнювати з найвищими показниками спеціалізованих порошкових матеріалів.
7. 65Г відносно легко заточується. Для підтримання ріжучої кромки можуть використовуватися традиційні абразивні системи без обов'язкової потреби у спеціалізованих надтвердих абразивах.
8. 65Г не є нержавіючою сталлю. Клинок потребує очищення, сушіння та захисту від корозії, особливо після контакту з вологою або солоним середовищем.
9. Геометрія ножа не менш важлива за марку сталі. Товщина клинка, спуски, зведення та кут заточування безпосередньо впливають на різальну здатність і стабільність ріжучої кромки.
10. 65Г потрібно оцінювати за відповідністю завданню, а не за престижністю марки. Це може бути дуже практичний матеріал для авторського ножа, якщо його властивості, термообробка та геометрія відповідають умовам експлуатації.

32. Кому потрібна ця сталь? — практичний вибір 65Г для ножа

Питання «кому потрібна 65Г?» важливіше за питання «наскільки хороша 65Г?». Правильний вибір ножової сталі починається не з рейтингу матеріалів, а з розуміння того, як саме буде використовуватися майбутній ніж.

65Г варто розглядати, якщо:

• ви цінуєте механічну міцність і пружні властивості;
• вам важлива можливість самостійно та відносно легко заточувати ніж;
• ви готові регулярно очищати та захищати клинок від корозії;
• вам подобаються класичні сталі та традиційний підхід до ножового виробництва;
• ви хочете отримати практичний робочий ніж без необхідності використовувати дорогу високотехнологічну порошкову сталь;
• ви обираєте авторський ніж, у якому велике значення має не тільки матеріал, а й майстерність термообробки та геометрії.

65Г особливо цікава для:

• робочих ножів — де важливі міцність та ремонтопридатність;
• туристичних і польових ножів — за умови регулярного догляду;
• мисливських ножів — якщо геометрія та термообробка відповідають призначенню;
• авторських ножів — де майстер свідомо використовує властивості класичної сталі;
• ножів для користувачів, які самостійно заточують інструмент.

Кому краще подивитися в бік іншої сталі?

Якщо ніж буде постійно працювати у вологому або морському середовищі, а регулярний догляд за ним неможливий, логічніше розглядати нержавіючу сталь із відповідною корозійною стійкістю.

Якщо головним критерієм є максимально тривале утримання ріжучої кромки, варто звернути увагу на високозносостійкі порошкові сталі.

Якщо ж потрібен спеціалізований матеріал для конкретного екстремального навантаження, вибір потрібно робити за сукупністю механічних властивостей, а не лише за назвою марки.

65Г — вибір свідомого користувача

Вибираючи 65Г, користувач фактично погоджується на певний обмін: механічні властивості, пружність та доступну заточку — в обмін на необхідність догляду від корозії та менший ресурс кромки порівняно з високозносостійкими порошковими сталями.

Для одних користувачів це буде недоліком. Для інших — цілком прийнятним і навіть бажаним балансом.

Що перевірити перед придбанням ножа з 65Г

Якщо ви шукаєте виріб, у якому матеріал, термообробка, геометрія та ручна робота формують єдине ціле, зверніть увагу на українські авторські ножі майстрів Knife.net.ua.

1. Запитайте, як термооброблявся клинок.
2. Дізнайтеся фактичну або заявлену твердість, якщо вона вимірювалася.
3. Оцініть геометрію клинка та ріжучої кромки.
4. З'ясуйте, для яких умов і навантажень створений ніж.
5. Врахуйте необхідність регулярного захисту від корозії.
6. Переконайтеся, що конструкція ножа відповідає вашим реальним завданням.

33. Авторське право та умови використання матеріалів

Матеріали цієї статті, включно з текстом, структурою, редакційною подачею, авторськими формулюваннями, таблицями та ілюстративними матеріалами, підготовлені для інформаційного ресурсу Knife.net.ua та захищаються відповідно до чинного законодавства України про авторське право.

Матеріали статті можуть використовуватися для особистого ознайомлення та навчальних цілей із обов'язковим зазначенням джерела. Повне або часткове копіювання, передрук, публікація на інших ресурсах, комерційне використання чи відтворення матеріалів без попередньої згоди правовласника не допускаються.

При цитуванні окремих фрагментів необхідно зберігати їхній зміст без перекручення та обов'язково вказувати Knife.net.ua як джерело матеріалу.

Структура статті та редакційна система подачі матеріалів є частиною авторської роботи редакції Knife.net.ua. Використання окремих елементів структури для створення похідних матеріалів не повинно створювати враження, що такі матеріали підготовлені або схвалені редакцією Knife.net.ua.

34. Дякуємо за інтерес до українського авторського ножового мистецтва

Дякуємо, що разом із Knife.net.ua досліджуєте світ ножових сталей, технологій та авторського ножового мистецтва.

Ми переконані, що справжнє розуміння ножа починається не з красивої назви сталі або рекламної цифри, а з розуміння того, як матеріал, термообробка, геометрія та майстерність працюють разом.

65Г — хороший приклад такого підходу. Класична сталь із відносно простим складом може залишатися актуальною і сьогодні, якщо її властивості правильно використані майстром та відповідають призначенню конкретного ножа.

Українське авторське ножове мистецтво продовжує розвиватися. Майстри працюють із різними сталями, технологіями та матеріалами, створюючи ножі, у яких поєднуються функціональність, інженерна точність, ручна робота та авторський задум.

Knife.net.ua створений для того, щоб зберігати та систематизувати ці знання, знайомити читачів із матеріалами й технологіями та допомагати краще розуміти справжню цінність авторського ножа.

Дякуємо за інтерес до українських майстрів, українських авторських ножів та культури ножового мистецтва.

🇺🇦 Підтримуймо українське авторське ножове мистецтво.
